Описание
Кабель передачи данных для применение в системах автоматизации зданий для управления освещением, отоплением, кондиционированием воздуха, временем и другое.Для передачи данных для систем автоматизации на базе KNX/EIB.
Характеристики
Страна производства
Россия
Бренд
Flexicore
Производитель
ЛАПП Руссия
Условия применения
Неподвижное применение
Характеристики продукта
Передача данных осуществляется последовательно; Вus-кабели для EIB испытываются напряжением 1 кВ;

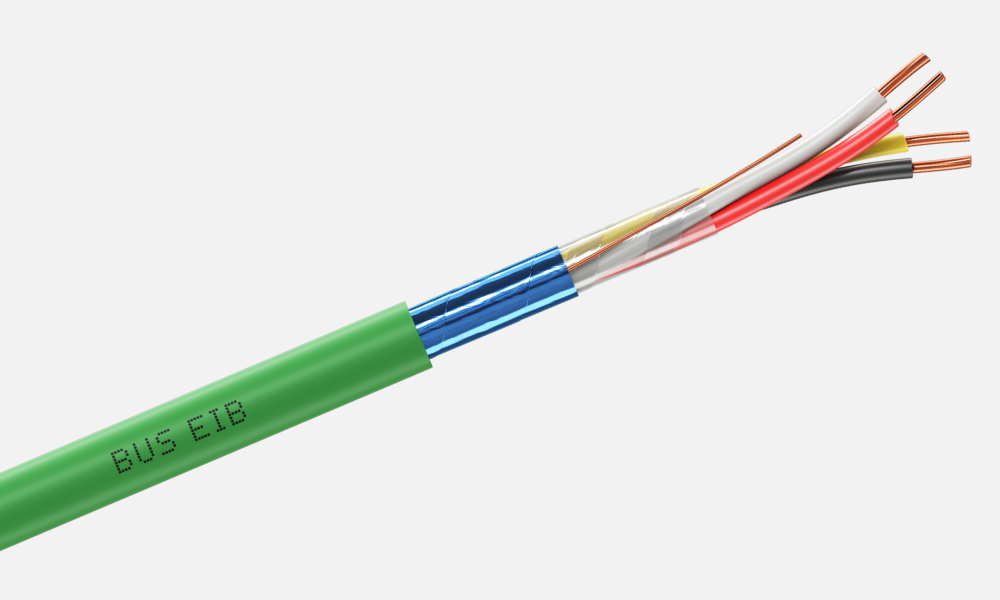

Конструкция
Цельные жилы из нелуженой меди;,
Идентификация жил: цветовая маркировка 1 пара: красный/черный, 2 пара: белый/желтый,
Изоляция жил: ПВХ-компаунд,
Дренажный проводник,
Экран из алюмофлекса (металлической стороной внутрь),
Скрутка изолированных жил: парная,
Обмотка ПЭТ пленкой поверх скрученных пар,
Оболочка: ПВХ-компаунд,
безгалогеновый компаунд для EIB H,
На основе стандартов: VDE 0815
Цвет
зеленый (близок к RAL 6018)
Электрические характеристики
Рабочая емкость (800 Гц): макс. 1 00 нФ/км,
Рабочее пиковое напряжение 300 В (не для силовых цепей),
Испытательное напряжение Жила/жила: 1000 В,
Сопротивление жилы (Сопротивление шлейфа): макс. 73,2 Ом/км,
Волновое сопротивление 120 Ом
Стандарты и сертификация
ТР ТС 037/2016,
ТР о ПБ №123-ФЗ, ГОСТ 31565-2012 ПРГО1
Пожаробезопасность
Не поддерживают горение в соответствии с IEC 60 332−1-2
Применение
- Предназначены для систем автоматизации жизнеобеспечения зданий, например для централизованного управления освещением, отоплением, вентиляцией, приборами для кондиционирования воздуха, управлением электроэнергией, жалюзи, единой системой замков, учетом времени и т. д.
- Кабели могут быть проложены на/в/под штукатурку, также в трубах, кабельных каналах, в помещениях с сухой, влажной и избыточно влажной средой.
- EIB (Europäischer Installations Bus) — монтаж в основном датчиков = датчик комад (например, световые барьеры, переключатели, термостаты, инфракрасная техника, анемометры, реле времени с часовым механизмом) и из исполнительных механизмов (например, электродвигатели, нагреватели, вентиляторы, лампы, жалюзи).
- KNX-технология основана на 3-х европейских Bus-стандартах EIB, EHS (бытовая техника и электроника) и Batibus (отопление/вентиляция/кондиционирование).
