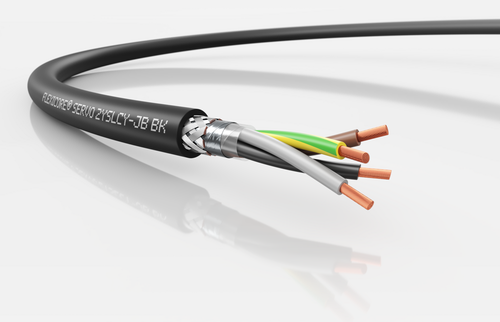

Сервокабель

Россия

Flexicore

ЛАПП Руссия

Неподвижное применение, Ограниченная подвижность

Ограниченная подвижность: 15 х D, Неподвижное применение: 6 х D

Ограниченная подвижность: от -20 до +70 °C, Неподвижная прокладка: от - 60 до +80 °C

Стойкий к УФ-излучению, Стойкий к минеральным маслам, Стойкий к дизельному топливу

Жилы из медных тонких проволок, 5 кл. гибкости, соотв. IEC 60 228, VDE 0295, ГОСТ 22 483, Жила заземления: G = с ж/з жилой заземления, X = без жилы заземления, Цветовая маркировка в соотв. с VDE 0293−1, ГОСТ 31 947, Концентрическая скрутка жил (при конструкции с тремя симметричными жилами заземления, они располагаются между основными жилами), Изоляция жил: полиэтилен в соотв. с EN 50 290−2-23, Экран: из ламинированной алюминиевой фольги и оплетки из медной луженой проволоки, Оболочка: УФ и маслостойкий ПВХ-компаунд

черный (RAL 9005)

Номинальное напряжение U0/U: 600/1000 В, Испытательное напряжение 4000 В, Температура короткого замыкания + 150 °C (< 5 сек.)

ТР ТС 004/2011, ТРоПБ (№ 123−3) ГОСТ 31 565, ПРГО 1 по ГОСТ IEC 60 332−1-2

Не распространяют горение при одиночной прокладке, соответствуют О 1.8.2.5.4 по ГОСТ 31 565.

Не содержит свинца, соответствуют REACH, RoHS, TP EAЭC 037/2016

Россия

Flexicore

ЛАПП Руссия

Неподвижное применение, Ограниченная подвижность

Ограниченная подвижность: 10 х D, Неподвижное применение: 6 х D

Ограниченная подвижность: от -20 до +70 °C, Неподвижная прокладка: от - 60 до +80 °C

Стойкий к УФ-излучению, Стойкий к минеральным маслам, Стойкий к дизельному топливу

Жилы из медных тонких проволок, 5 кл. гибкости, соотв. IEC 60 228, VDE 0295, ГОСТ 22 483, Жила заземления: G = с ж/з жилой заземления, X = без жилы заземления, Цветовая маркировка в соотв. с VDE 0293−1, ГОСТ 31 947, Концентрическая скрутка жил (при конструкции с тремя симметричными жилами заземления, они располагаются между основными жилами), Изоляция жил: полиэтилен в соотв. с EN 50 290−2-23, Экран: из ламинированной алюминиевой фольги и оплетки из медной луженой проволоки, Оболочка: УФ и маслостойкий ПВХ-компаунд

черный (RAL 9005)

Номинальное напряжение U0/U: 600/1000 В, Испытательное напряжение 4000 В, Температура короткого замыкания + 150 °C (< 5 сек.)

ТР ТС 004/2011, ТРоПБ (№ 123−3) ГОСТ 31 565, ПРГО 1 по ГОСТ IEC 60 332−1-2

Не распространяют горение при одиночной прокладке, соответствуют О 1.8.2.5.4 по ГОСТ 31 565.

Не содержит свинца, соответствуют REACH, RoHS, TP EAЭC 037/2016

Россия

Flexicore

Ограниченная подвижность: 15 х D, Неподвижное применение: 6 х D, Тяговое усилие при прокладке: не более 15 Н/мм2.

Кратковременно: +150 °C (< 5 сек.), Ограниченная подвижность: от -15 до +80 °C (максимальная температура на жиле)., Неподвижная прокладка: от - 50 до +90 °C (максимальная температура на жиле), Относительная влажность воздуха при температуре до +35 °С до 98%

Изоляция жил из сшитой полимерной композиции, не содержащих галогенов., Идентификация жил цветовая: FLEXICORE® SERVO 2XSLCHK-JB BK нг(А)-HF – основные фазные жилы коричневая (RAL 8003), чёрная (RAL 9005), серая (RAL 7000); три расщепленные жилы заземления - желто-зеленые (RAL 1021/RAL 6018). • Скрутка изолированных жил: FLEXICORE® SERVO 2XSLCHK-JB BK нг(А)-HF – жилы скручены вместе без центрального элемента. Для кабелей больших сечений с расщепленной жилой (3Х10+3G1.5 до 3Х240+3G50) для заполнения межжильного пространства могут быть применены полипропиленовые кордели для получения круглой формы кабеля. Расщепленная жила заземления расположена симметрично в промежутках (пустотах) между фазными жилами., Обмотка ПЭТФ пленки или из нетканой ленты (опционально), Двойной экран из алюмофлекса, уложенного металлизированной стороной наружу, и оплетки из медных луженых проволок (плотность покрытия не менее 70%)., Обмотка из нетканой ленты (опционально)., Оболочка: полимерная композиция, не содержащая галогенов

черный (RAL 9005)

жила/экран: 4000 В АС, Удельное объемное сопротивление изоляции: более 20 ГОм х см., Сопротивление связи: ≤ 240 мОм/м (при 30 Мгц).

DIN VDE 0276-603, VDE 0250-1

Не поддерживают горение в соответствии с IEC 60 332−1-2, ТРоПБ (No 123-ФЗ) ГОСТ 31565-2012 ПРГО 1, Не распространяют горение в соответствии с ГОСТ IEC 60332-3-22 ТРоПБ (No123-Ф3) ГОСТ 31565-2012 (п.5.3.) ПРГП 1 (нг А), П1б, Низкое дымо и газовыделение в соответствии ПД2 с ГОСТ IEC 61034-2, Показатель коррозионной активности продуктов дымогазовыделения при горении и тлении каждого из полимерных материалов кабельного изделия ПКА1, Эквивалентный показатель токсичности продуктов горения кабельного изделия ПТПМ2
