Описание

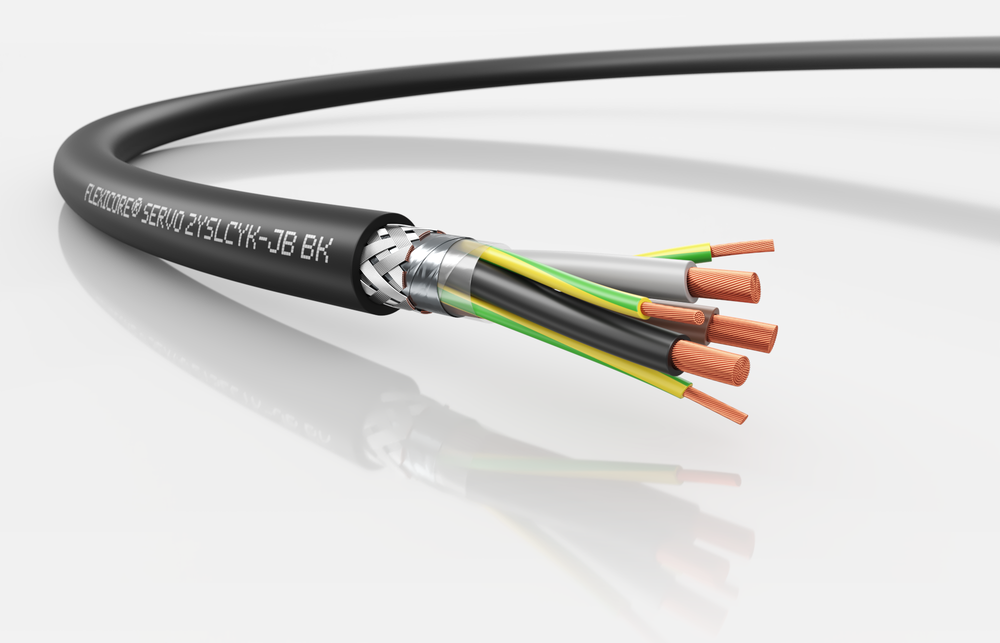

Серво кабель, кабель соединительный для электроприводов большой мощности и серво-применений. Симметричная версия 3+3 снижает синфазность электромагнитных помех. Конструкция кабеля с низкой емкостью позволяют применять его между преобразователем и приводом с большой длиной.
- Кабели имеют лучшую электромагнитную совместимость для сервоприводов
- Высокая мощность передачи для больших скоростей
- Не содержат свинца, соответствуют экологической директиве REACH, RoHS
- Конструкция кабелей с низкой емкостью позволяет применять кабели между преобразователем и приводом с большой длиной
- Симметричная версия 3+3 снижает синфазность электромагнитных помех
Характеристики
Страна производства
Россия
Бренд
Flexicore
Производитель
ЛАПП Руссия
Условия применения
Неподвижное применение,
Ограниченная подвижность
Минимальный радиус изгиба
Ограниченная подвижность: 10 х D,
Неподвижное применение: 6 х D
Температурный диапазон
Ограниченная подвижность: от -20 до +70 °C,
Неподвижная прокладка: от - 60 до +80 °C
Физико-химические свойства
Стойкий к УФ-излучению,
Стойкий к минеральным маслам,
Стойкий к дизельному топливу
Конструкция
Жилы из медных тонких проволок, 5 кл. гибкости, соотв. IEC 60 228, VDE 0295, ГОСТ 22 483,
Жила заземления: G = с ж/з жилой заземления, X = без жилы заземления,
Цветовая маркировка в соотв. с VDE 0293−1, ГОСТ 31 947,
Концентрическая скрутка жил (при конструкции с тремя симметричными жилами заземления, они располагаются между основными жилами),
Изоляция жил: полиэтилен в соотв. с EN 50 290−2-23,
Экран: из ламинированной алюминиевой фольги и оплетки из медной луженой проволоки,
Оболочка: УФ и маслостойкий ПВХ-компаунд
Цвет
черный (RAL 9005)
Электрические характеристики
Номинальное напряжение U0/U: 600/1000 В,
Испытательное напряжение 4000 В,
Температура короткого замыкания + 150 °C (< 5 сек.)
Стандарты и сертификация
ТР ТС 004/2011,
ТРоПБ (№ 123−3) ГОСТ 31 565, ПРГО 1 по ГОСТ IEC 60 332−1-2
Пожаробезопасность
Не распространяют горение при одиночной прокладке,
соответствуют О 1.8.2.5.4 по ГОСТ 31 565.
Экологическая безопасность
Не содержит свинца, соответствуют REACH, RoHS, TP EAЭC 037/2016
Применение
- Для неподвижного применения, а также для монтажа с ограниченной подвижностью
- В условиях со средним уровнем механических нагрузок
- Кабель климатического исполнения У 1, 1. 1, 2, 2. 1, 3, 3.1 для эксплуатации на открытом воздухе и в помещениях с сухой или влажной средой
- Стойкий к воздействию минерального масла и дизельного топлива (испытания по ГОСТ 25 018)
- Кабели для соединения преобразователя частоты и электродвигателя
- Бумажная и химическая промышленность
- Тяжелая промышленность
Все типоразмеры
| Артикул | Типоразмер | Диаметр кабеля, мм | Вес меди, кг/км | Вес, кг/км |
| 3120001614 | 4G1,5 | 11,5 | 95 | 178 |
| 3120001615 | 4G2,5 | 12,7 | 150 | 246 |
| 3120001616 | 4G4 | 17,1 | 235 | 394 |
| 3120001617 | 4G6 | 18,6 | 320 | 837 |
| 3120001618 | 4G10 | 21,6 | 533 | 701 |
| 3120001610 | 4G16 | 24 | 789 | 948 |
| 3120001619 | 4G25 | 29,1 | 1 236,0 | 1 471 |
| 3120001620 | 4G35 | 32,6 | 1 662,0 | 1 923 |
| 3120001621 | 4G50 | 37 | 2 345,0 | 2 516 |
| 3120001622 | 4G70 | 44,4 | 3 196,0 | 3 498 |
| 3120001623 | 4G95 | 48,6 | 4 316,0 | 4 428 |
| 3120001624 | 4G120 | 54 | 5 435,0 | 5 443 |
| 3120001625 | 4G150 | 60,1 | 6 394,0 | 6 743 |
| 3120001626 | 4G185 | 65,3 | 7 639,0 | 8 209 |
| 3120001627 | 3X1,5+3G0,25 | 11,4 | 88 | 175 |
| 3120001612 | 3X2,5+3G0,5 | 12,6 | 144 | 234 |
| 3120001628 | 3X4+3G0,75 | 15,9 | 224 | 353 |
| 3120001629 | 3X6+3G1,0 | 17,1 | 276 | 438 |
| 3120001630 | 3X10+3G1,5 | 19,7 | 491 | 595 |
| 3120001631 | 3X16+3G2,5 | 22,1 | 723 | 834 |
| 3120001632 | 3X25+3G4 | 25,9 | 1 136,0 | 1 205 |
| 3120001633 | 3X35+3G6 | 29,7 | 1 535,0 | 1 679 |
| 3120001634 | 3X50+3G10 | 33,7 | 2 156,0 | 2 246 |
| 3120001635 | 3X70+3G10 | 40,1 | 2 871,0 | 2 990 |
| 3120001636 | 3X95+3G16 | 43,9 | 3 953,0 | 3 846 |
| 3120001637 | 3X120+3G16 | 48,6 | 4 836,0 | 4 620 |
| 3120001638 | 3X150+3G25 | 54 | 5 412,0 | 5 837 |
| 3120001639 | 3X185+3G35 | 58,8 | 7 041,0 | 7 236 |
| 3120001640 | 3X240+3G50 | 67,7 | 8 986,0 | 9 596 |
