Кабель передачи данных

Россия

Flexicore

ЛАПП Руссия

Неподвижное применение, Ограниченная подвижность

Ограниченная подвижность: 15 х D, Неподвижное применение: 6 х D

Ограниченная подвижность: от -20 до +70 °C, Неподвижная прокладка: от - 60 до +80 °C

Стойкий к УФ-излучению, Стойкий к минеральным маслам, Стойкий к дизельному топливу

Гибкие жилы из тонких нелуженых медных проволок, 4 класса гибкости при сечении от 0,14 мм² до 0,34 мм², и 5 класса гибкости при сечении от 0,5 мм², в соответствии с IEC 60 228, ГОСТ 22 483, Маркировка жил: цветовая согласно DIN 47 100 (дополнительный цвет жилы нанесен продольной полосой), Изоляция жил из ПВХ пластиката, Обмотка ПЭТ пленкой поверх скрученных изолированных жил, Экран в виде оплетки из медных луженых проволок, Оболочка: УФ и маслостойкий ПВХ-компаунд

галечно-серый RAL 7032

Рабочая емкость жила/жила: не более 120 нФ/км, жила/экран: не более 160 нФ/км, Индуктивность не более 0,65 мН/км

ТР ТС 004/2011, ТРоПБ (№ 123−3) ГОСТ 31 565, ПРГО 1 по ГОСТ IEC 60 332−1-2

Не распространяют горение при одиночной прокладке, в соответствии с IEC 60 332−1-2 для кабелей с сечением от 0,5 мм², в соответствии с IEC60332- 2−2 для кабелей с сечением до 0,5 мм², соответствуют О 1.8.2.5.4 по ГОСТ 31 565.

Не содержит свинца, соответствуют REACH, RoHS, TP EAЭC 037/2016

Россия

Flexicore

ЛАПП Руссия

Неподвижное применение, Ограниченная подвижность

Ограниченная подвижность: 15 х D, Неподвижное применение: 6 х D

Ограниченная подвижность: от -20 до +70 °C, Неподвижная прокладка: от - 60 до +80 °C

Стойкий к УФ-излучению, Стойкий к минеральным маслам, Стойкий к дизельному топливу

Гибкие жилы из тонких нелуженых медных проволок, 4 класса гибкости при сечении от 0,14 мм² до 0,34 мм², и 5 класса гибкости при сечении от 0,5 мм², в соответствии с IEC 60 228, ГОСТ 22 483, Маркировка жил: цветовая согласно DIN 47 100 (дополнительный цвет жилы нанесен продольной полосой), Изоляция жил из ПВХ пластиката, Обмотка ПЭТ пленкой поверх скрученных изолированных жил, Экран в виде оплетки из медных луженых проволок, Оболочка: УФ и маслостойкий ПВХ-компаунд

Рабочая емкость жила/жила: не более 120 нФ/км, жила/экран: не более 160 нФ/км, Индуктивность не более 0,65 мН/км

ТР ТС 004/2011, ТРоПБ (№ 123−3) ГОСТ 31 565, ПРГО 1 по ГОСТ IEC 60 332−1-2

Не распространяют горение при одиночной прокладке, в соответствии с IEC 60 332−1-2 для кабелей с сечением от 0,5 мм², в соответствии с IEC60332- 2−2 для кабелей с сечением до 0,5 мм², соответствуют О 1.8.2.5.4 по ГОСТ 31 565.

Не содержит свинца, соответствуют REACH, RoHS, TP EAЭC 037/2016

Россия

Flexicore

ЛАПП Руссия

Неподвижное применение, Ограниченная подвижность

Ограниченная подвижность: 15 х D, Неподвижное применение: 6 х D

Ограниченная подвижность: от -20 до +70 °C, Неподвижная прокладка: от - 60 до +80 °C

Стойкий к УФ-излучению, Стойкий к минеральным маслам, Стойкий к дизельному топливу

Гибкие жилы из тонких нелуженых медных проволок, 4 класса гибкости при сечении от 0,14 мм² до 0,34 мм², и 5 класса гибкости при сечении от 0,5 мм², в соответствии с IEC 60 228, ГОСТ 22 483, Маркировка жил: цветовая согласно DIN 47 100 (дополнительный цвет жилы нанесен продольной полосой), Изоляция жил из ПВХ пластиката, Обмотка ПЭТ пленкой поверх скрученных изолированных жил, Экран в виде оплетки из медных луженых проволок, Оболочка: УФ и маслостойкий ПВХ-компаунд

галечно-серый RAL 7032

Рабочая емкость жила/жила: не более 120 нФ/км, жила/экран: не более 160 нФ/км, Индуктивность не более 0,65 мН/км

ТР ТС 004/2011, ТРоПБ (№ 123−3) ГОСТ 31 565, ПРГО 1 по ГОСТ IEC 60 332−1-2

Не распространяют горение при одиночной прокладке, в соответствии с IEC 60 332−1-2 для кабелей с сечением от 0,5 мм², в соответствии с IEC60332- 2−2 для кабелей с сечением до 0,5 мм², соответствуют О 1.8.2.5.4 по ГОСТ 31 565.

Не содержит свинца, соответствуют REACH, RoHS, TP EAЭC 037/2016

Россия

Flexicore

ЛАПП Руссия

Неподвижное применение

Скорости передачи ограничиваются следующими макс. длинами ВUS-сегмента: 9,6−93,75 Кбит/с = 1200 м 187,5 кбит/с = макс. 1000 м 500 кбит/с = макс. 400 м

для конструкции Fast Connect 8xD

от -30°С до +80 °С

7-ми проволочная медная жила, Цветовая маркировка по DIN 47100, Изоляция жил из полиэтилена;, Экран в виде оплетки из медных луженых проволок, Оболочка: ПВХ

фиолетовый (RAL4001)

Рабочая емкость (800 Hz) макс. 60нФ/км, Рабочее пиковое напряжение 250 В (не для силовых цепей), Испытательное напряжение Жила/жила: 150 0 В эфф., Сопротивление жилы BUS CAN (Сопротивление шлейфа): макс. 186 Ом/км, Волновое сопротивление 120 Ом

ТР ТС 037/2016, ТР о ПБ №123-ФЗ, ГОСТ 31565-2012 ПРГО1, Соответствует требованиям ТР о ПБ № 123-ФЗ, ГОСТ 31 565–2012 ПРГП3 для кабеля с артикулом 3 120 001 905.

Не поддерживают горение в соответствии с IEC 60 332−1-2

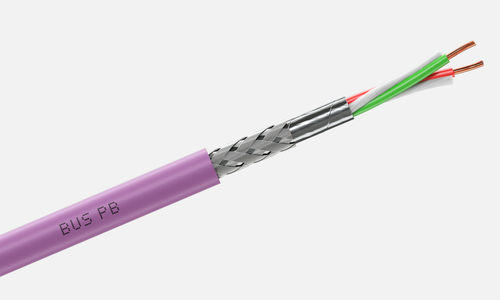

Россия

Flexicore

ЛАПП Руссия

Неподвижное применение

Скорости передачи ограничиваются следующими макс. длинами кабельной линии, Вus-сегмента: (тип кабеля А, PROFIBUS-DP): 93,75 Кбит/с = 1200 м 187,5 Кбит/с = 1000 м 500 Кбит/с = 400 м 1,5 Мбит/с = 200 м 12,0 Мбит/с = 100 м

для обычной конструкции 10xD

от -30°С до +80 °С

Цельные жилы из нелуженой меди;, Идентификация жил: цветовая маркировка, красная и зеленая изоляция;, Изоляция жил из полиэтилена;, Для конструкции Fast Connect: промежуточная оболочка из ПВХ материала, Экран: из ламинированной алюминиевой фольги и оплетки из медной луженой проволоки, Скрутка изолированных жил: парная, Обмотка ПЭТ пленкой поверх скрученных пар, Оболочка: ПВХ-компаунд

Рабочая емкость (800 Гц): макс. 30 нФ/км, Рабочее пиковое напряжение 250 В (не для силовых цепей), Испытательное напряжение Жила/жила: 150 0 В эфф., Сопротивление жилы (петля): макс. 186 Ом/км, см. техпаспорт, Волновое сопротивление 150 ± 15% Ом

ТР ЕАЭС 037/2016, ТР о ПБ №123-ФЗ, ГОСТ 31565-2012 ПРГО1, Соответствует требованиям ТР о ПБ № 123-ФЗ, ГОСТ 31 565–2012 ПРГП3 для кабеля с артикулом 3 120 001 905.

Не поддерживают горение в соответствии с IEC 60 332−1-2

Россия

Flexicore

ЛАПП Руссия

Неподвижное применение

Передача данных осуществляется последовательно; Вus-кабели для EIB испытываются напряжением 1 кВ;

Цельные жилы из нелуженой меди;, Идентификация жил: цветовая маркировка 1 пара: красный/черный, 2 пара: белый/желтый, Изоляция жил: ПВХ-компаунд, Дренажный проводник, Экран из алюмофлекса (металлической стороной внутрь), Скрутка изолированных жил: парная, Обмотка ПЭТ пленкой поверх скрученных пар, Оболочка: ПВХ-компаунд, безгалогеновый компаунд для EIB H, На основе стандартов: VDE 0815

зеленый (близок к RAL 6018)

Рабочая емкость (800 Гц): макс. 1 00 нФ/км, Рабочее пиковое напряжение 300 В (не для силовых цепей), Испытательное напряжение Жила/жила: 1000 В, Сопротивление жилы (Сопротивление шлейфа): макс. 73,2 Ом/км, Волновое сопротивление 120 Ом

ТР ТС 037/2016, ТР о ПБ №123-ФЗ, ГОСТ 31565-2012 ПРГО1

Не поддерживают горение в соответствии с IEC 60 332−1-2

Россия

Flexicore

ЛАПП Руссия

Макс. скорость передачи 1 Мбит/с при длине кабеля 40 м; С увеличением длины необходимо использовать кабели с большим сечением жил Для длины сегмента, сечения жил и скоростей передачи даны в стандарте ISO 11 898 рекомендации;

от -30°С до +80 °С

Особогибкие медные жилы, Цветовая маркировка по DIN 47100, Изоляция жил: вспененный полиэтилен, Медная экранирующая оплётка, Оболочка: ПВХ

фиолетовый (RAL4001)

Рабочая емкость (800 Гц): макс. 40 нФ/км, Рабочее пиковое напряжение 250 В (не для силовых цепей), Испытательное напряжение Жила/жила: 150 0 В эфф., Сопротивление жилы BUS CAN (Сопротивление шлейфа): макс. 186 Ом/км, Волновое сопротивление 120 Ом

По международным стандартам ISO 11898, ТР ТС 037/2016, ТР о ПБ №123-ФЗ, ГОСТ 31565-2012 ПРГО1

Не поддерживают горение в соответствии с IEC 60 332−1-2

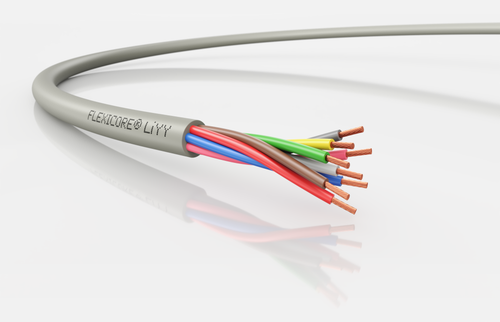

Россия

Flexicore

ЛАПП Руссия

Неподвижное применение, Ограниченная подвижность

Ограниченная подвижность: 10 х D, Неподвижное применение: 4 х D

Ограниченная подвижность: от -20 до +70 °C, Неподвижная прокладка: от - 60 до +80 °C

Стойкий к УФ-излучению, Стойкий к минеральным маслам, Стойкий к дизельному топливу

Гибкие жилы из тонких нелуженых медных проволок, 4 класса гибкости при сечении от 0,14 мм² до 0,34 мм², и 5 класса гибкости при сечении от 0,5 мм², в соответствии с IEC 60 228, ГОСТ 22 483, Маркировка жил: цветовая согласно DIN 47 100 (дополнительный цвет жилы нанесен продольной полосой), Изоляция жил из ПВХ пластиката, Оболочка: УФ и маслостойкий ПВХ-компаунд

галечно-серый RAL 7032

Рабочая емкость жила/жила: не более 120 нФ/км, Индуктивность не более 0,65 мН/км

ТР ТС 004/2011, ТРоПБ (№ 123−3) ГОСТ 31 565, ПРГО 1 по ГОСТ IEC 60 332−1-2

Не распространяют горение при одиночной прокладке, в соответствии с IEC 60 332−1-2 для кабелей с сечением от 0,5 мм², в соответствии с IEC60332- 2−2 для кабелей с сечением до 0,5 мм², соответствуют О 1.8.2.5.4 по ГОСТ 31 565.

Не содержит свинца, соответствуют REACH, RoHS, TP EAЭC 037/2016
