Описание
Экранированный низкочастотный кабель передачи данных, ПВХ-оболочка и изоляция, цветовая маркировка жил, УФ-стойкий, маслостойкий. Для вычислительных устройств, электронных приборов управления и контроля, офисного оборудования, весов.
- Для неподвижного применения и для монтажа с ограниченной подвижностью
- В условиях со средним уровнем механических нагрузок
- Для бытового и промышленного монтажа электропитания при соблюдении требований к монтажу (использование соединительных клемм с опрессовкой или пайкой)
- Кабель климатического исполнения У 1, 1. 1, 2, 2. 1, 3, 3.1 для эксплуатации на открытом воздухе и в помещениях с сухой или влажной средой.
- Для электропроводок в жилых и общественных зданиях, для групповой прокладки (категории А) кабельных линий в помещениях внутренних (закрытых) электроустановок.
Характеристики
Страна производства
Россия
Бренд
Flexicore
Производитель
ЛАПП Руссия
Условия применения
Неподвижное применение,
Ограниченная подвижность
Минимальный радиус изгиба
Ограниченная подвижность: 15 х D,
Неподвижное применение: 6 х D
Температурный диапазон
Ограниченная подвижность: от -20 до +70 °C,
Неподвижная прокладка: от - 60 до +80 °C
Физико-химические свойства
Стойкий к УФ-излучению,
Стойкий к минеральным маслам,
Стойкий к дизельному топливу

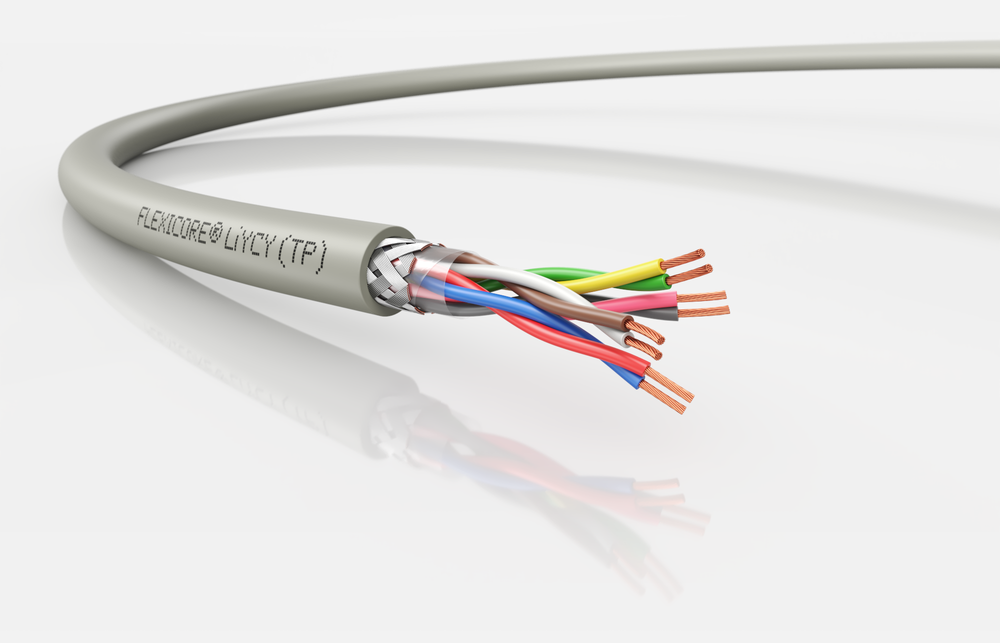

Конструкция
Гибкие жилы из тонких нелуженых медных проволок, 4 класса гибкости при сечении от 0,14 мм² до 0,34 мм², и 5 класса гибкости при сечении от 0,5 мм², в соответствии с IEC 60 228, ГОСТ 22 483,
Маркировка жил: цветовая согласно DIN 47 100 (дополнительный цвет жилы нанесен продольной полосой),
Изоляция жил из ПВХ пластиката,
Обмотка ПЭТ пленкой поверх скрученных изолированных жил,
Экран в виде оплетки из медных луженых проволок,
Оболочка: УФ и маслостойкий ПВХ-компаунд
Цвет
галечно-серый RAL 7032
Электрические характеристики
Рабочая емкость жила/жила: не более 120 нФ/км,
жила/экран: не более 160 нФ/км,
Индуктивность не более 0,65 мН/км
Стандарты и сертификация
ТР ТС 004/2011,
ТРоПБ (№ 123−3) ГОСТ 31 565, ПРГО 1 по ГОСТ IEC 60 332−1-2
Пожаробезопасность
Не распространяют горение при одиночной прокладке,
в соответствии с IEC 60 332−1-2 для кабелей с сечением от 0,5 мм²,
в соответствии с IEC60332- 2−2 для кабелей с сечением до 0,5 мм²,
соответствуют О 1.8.2.5.4 по ГОСТ 31 565.
Экологическая безопасность
Не содержит свинца, соответствуют REACH, RoHS, TP EAЭC 037/2016
Применение
- Для универсального применения в соответствии с международными и российскими стандартами.
- Повышенные электрические требования, испытательное напряжение 4 кВ.
- Не содержит свинца, соответствует экологической директиве REACH, RoHs, ТР ЕАЭС 037/2016
- Повышенные требования к физико-механическим свойствам, более жесткие условия испытаний по сравнению с ГОСТ
- Высокий уровень пожаробезопасности
- Упрощение монтажа за счет оптимального наружного диаметра и жилы 5 класса гибкости, VDE 0295, class 5/IEC 60228 class 5
- Испытания на водопоглощение изоляции (для монтажа под штукатуркой)
Все типоразмеры
| Артикул | Типоразмер | Диаметр кабеля, мм | Вес меди, кг/км | Вес, кг/км |
| 3120001886 | 2x2x0,25 | 5,6 | 28 | 47 |
| 3120001887 | 3x2x0,25 | 6,6 | 39,6 | 64 |
| 3120001888 | 4x2x0,25 | 7,2 | 44,9 | 75 |
| 3120001889 | 6x2x0,25 | 8,4 | 69,5 | 102 |
| 3120001890 | 8x2x0,25 | 9 | 76,9 | 121 |
| 3120001891 | 10x2x0,25 | 10,3 | 102 | 148 |
| 3120001892 | 12x2x0,25 | 11 | 120 | 169 |
| 3120001751 | 2x2x0,5 | 7,1 | 48,1 | 73 |
| 3120001802 | 3x2x0,5 | 8,2 | 73,7 | 97 |
| 3120001753 | 4x2x0,5 | 9 | 82 | 116 |
| 3120001803 | 6x2x0,5 | 11 | 110 | 169 |
| 3120001804 | 8x2x0,5 | 11,8 | 139 | 208 |
| 3120001805 | 12x2x0,5 | 14,4 | 198,3 | 289 |
| 3120001806 | 2x2x0,75 | 7,7 | 58 | 88 |
| 3120001807 | 3x2x0,75 | 8,9 | 84 | 116 |
| 3120001808 | 4x2x0,75 | 10,1 | 108 | 152 |
| 3120001809 | 6x2x0,75 | 11,9 | 146 | 208 |
| 3120001810 | 8x2x0,75 | 12,8 | 180 | 258 |
| 3120001811 | 12x2x0,75 | 15,6 | 261 | 361 |
| 3120001812 | 2x2x1 | 8,3 | 84 | 104 |
| 3120001817 | 3x2x1 | 10,1 | 96 | 148 |
| 3120001818 | 4x2x1 | 11 | 121 | 181 |
| 3120001819 | 5x2x1 | 12 | 161 | 215 |
