Описание

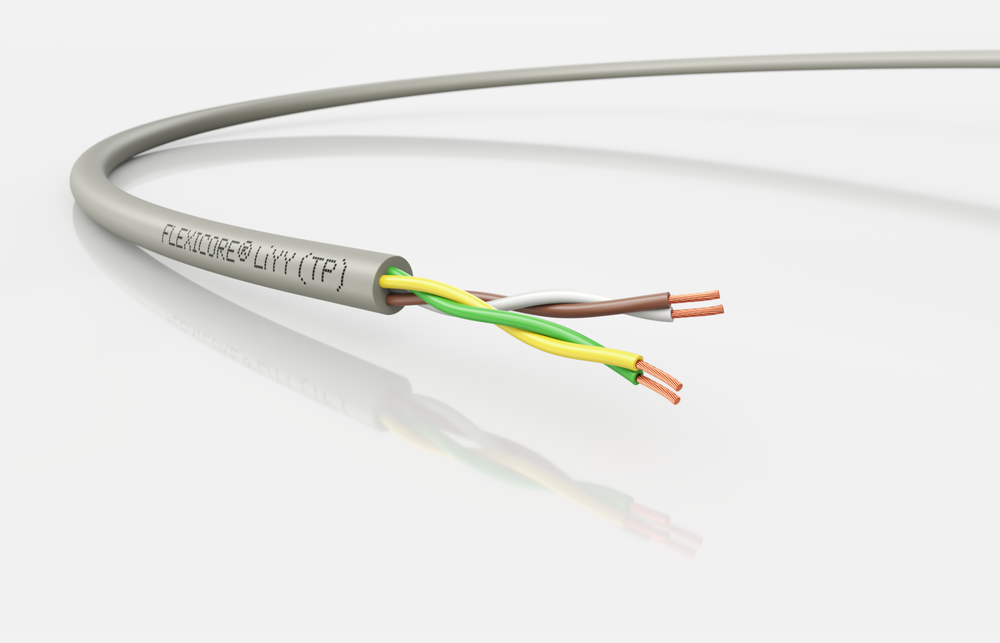

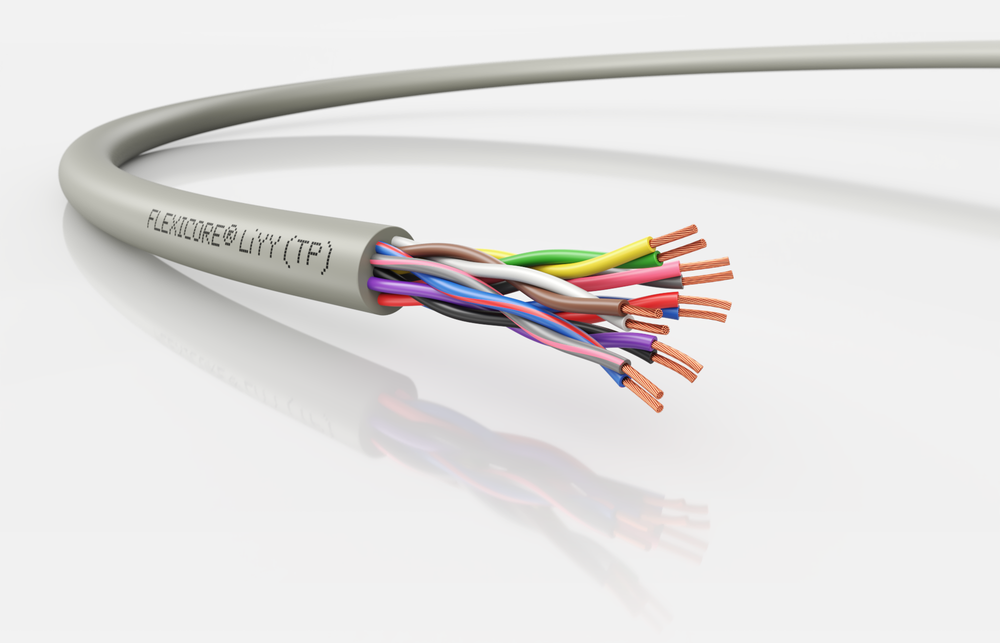

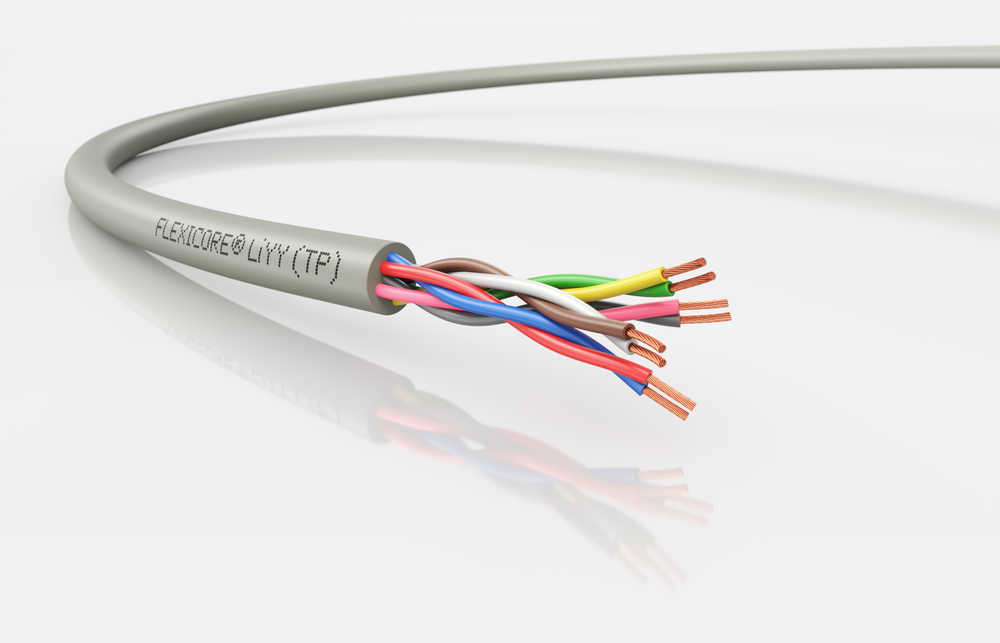

Кабель передачи данных, низкочастотный с парной скруткой жил, в ПВХ-оболочке, УФ- и маслостойкие. Произведен на основе европейских стандартов VDE 0812 и EN 50288-7.
- Перекрестные помехи снижены благодаря парной скрутке жил
- Для универсального применения в соотв. с международными и стандартами стран ЕАЭС
- Повышенные требования к физико-механическим свойствам, более жесткие условия испытаний со сравнению с ГОСТ (Россия)
- Не содержит свинца, соответствуют экологической директиве REACH, RoHS, TP EAЭC 037/2016
Характеристики
Страна производства
Россия
Бренд
Flexicore
Производитель
ЛАПП Руссия
Условия применения
Неподвижное применение,
Ограниченная подвижность
Минимальный радиус изгиба
Ограниченная подвижность: 10 х D,
Неподвижное применение: 4 х D
Температурный диапазон
Ограниченная подвижность: от -20 до +70 °C,
Неподвижная прокладка: от - 60 до +80 °C
Физико-химические свойства
Стойкий к УФ-излучению,
Стойкий к минеральным маслам,
Стойкий к дизельному топливу
Конструкция
Гибкие жилы из тонких нелуженых медных проволок, 4 класса гибкости при сечении от 0,14 мм² до 0,34 мм², и 5 класса гибкости при сечении от 0,5 мм², в соответствии с IEC 60 228, ГОСТ 22 483,
Маркировка жил: цветовая согласно DIN 47 100 (дополнительный цвет жилы нанесен продольной полосой),
Изоляция жил из ПВХ пластиката,
Оболочка: УФ и маслостойкий ПВХ-компаунд
Цвет
галечно-серый RAL 7032
Электрические характеристики
Рабочая емкость жила/жила: не более 120 нФ/км,
Индуктивность не более 0,65 мН/км
Стандарты и сертификация
ТР ТС 004/2011,
ТРоПБ (№ 123−3) ГОСТ 31 565, ПРГО 1 по ГОСТ IEC 60 332−1-2
Пожаробезопасность
Не распространяют горение при одиночной прокладке,
в соответствии с IEC 60 332−1-2 для кабелей с сечением от 0,5 мм²,
в соответствии с IEC60332- 2−2 для кабелей с сечением до 0,5 мм²,
соответствуют О 1.8.2.5.4 по ГОСТ 31 565.
Экологическая безопасность
Не содержит свинца, соответствуют REACH, RoHS, TP EAЭC 037/2016
Применение
- Для управления, передачи сигнала, для вычислительных устройств, электронных приборов управления и контроля, офисного оборудования, весов, для применения там, где востребованы кабели маленьких сечений
- В условиях со средним уровнем механических нагрузок
- Для неподвижного применения, а также для монтажа с ограниченной подвижностью
- Кабель климатического исполнения У 1, 1.1, 2, 2.1, 3, 3.1 для эксплуатации на открытом воздухе и в помещениях с сухой или влажной средой
- Стойкий к воздействию минерального масла и дизельного топлива, испытания по ГОСТ 25 018.
Все типоразмеры
| Диаметр кабеля, мм | Вес меди, кг/км | Вес, кг/км | 5,4 | 19 |
| 3120001909 | 3x2x0,14 | 4,8 | 8 | 23 |
| 3120001910 | 4x2x0,14 | 5,5 | 10,7 | 31 |
| 3120001911 | 5x2x0,14 | 6 | 13,4 | 39 |
| 3120001912 | 6x2x0,14 | 6,6 | 16,1 | 45 |
| 3120001913 | 2x2x0,25 | 5,9 | 9,6 | 30 |
| 3120001914 | 3x2x0,25 | 6,3 | 14,4 | 39 |
| 3120001915 | 4x2x0,25 | 6,9 | 19,2 | 48 |
| 3120001916 | 6x2x0,25 | 8,3 | 28,8 | 71 |
| 3120001917 | 8x2x0,25 | 9 | 38,4 | 96 |
| 3120001918 | 10x2x0,25 | 10,8 | 48 | 108 |
| 3120001919 | 2x2x0,5 | 7,6 | 19,2 | 49 |
| 3120001920 | 3x2x0,5 | 8,1 | 28,8 | 64 |
| 3120001921 | 4x2x0,5 | 8,9 | 38,4 | 82 |
| 3120001922 | 8x2x0,5 | 11,9 | 76,8 | 172 |
| 3120001923 | 10x2x0,5 | 13,5 | 96 | 184 |
