Описание
Экранированный низкочастотный кабель передачи данных, ПВХ-оболочка и изоляция, цветовая маркировка жил, УФ-стойкий, маслостойкий. Для вычислительных устройств, электронных приборов управления и контроля, офисного оборудования, весов.
- Для универсального применения в соотв. с международными и стандартами стран ЕАЭС
- Оптимальная защита от воздействия электрических помех благодаря экрану высокой плотности
- Повышенные требования к физико-механическим свойствам, более жесткие условия испытаний со сравнению с ГОСТ (Россия)
- Не содержит свинца, соответствуют экологической директиве REACH, RoHS, TP EAЭC 037/2016
Характеристики
Страна производства
Россия
Бренд
Flexicore
Производитель
ЛАПП Руссия
Условия применения
Неподвижное применение,
Ограниченная подвижность
Минимальный радиус изгиба
Ограниченная подвижность: 15 х D,
Неподвижное применение: 6 х D
Температурный диапазон
Ограниченная подвижность: от -20 до +70 °C,
Неподвижная прокладка: от - 60 до +80 °C
Физико-химические свойства
Стойкий к УФ-излучению,
Стойкий к минеральным маслам,
Стойкий к дизельному топливу

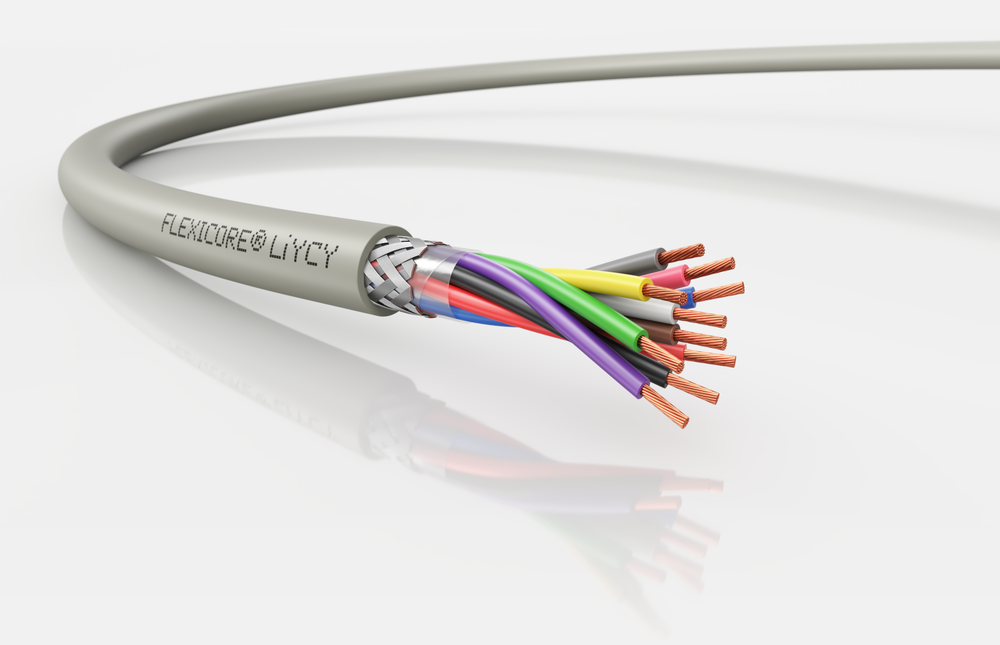

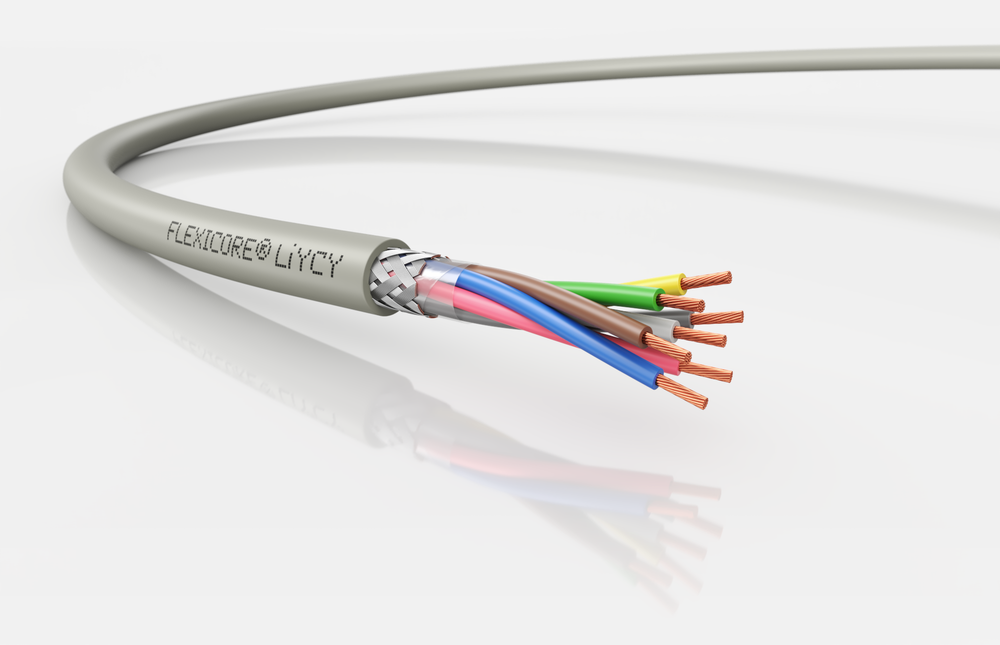

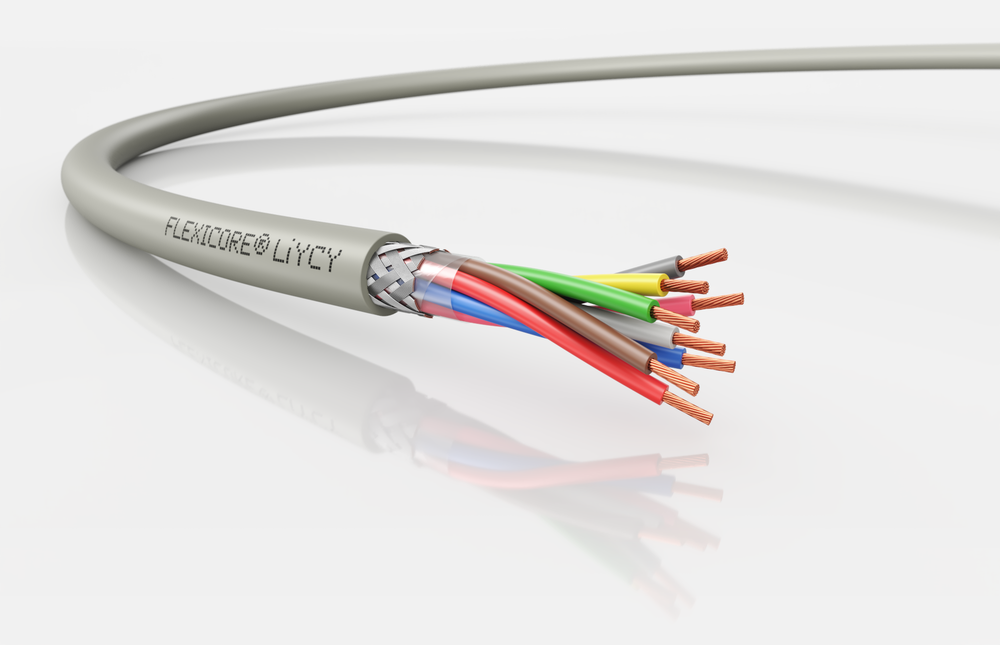

Конструкция
Гибкие жилы из тонких нелуженых медных проволок, 4 класса гибкости при сечении от 0,14 мм² до 0,34 мм², и 5 класса гибкости при сечении от 0,5 мм², в соответствии с IEC 60 228, ГОСТ 22 483,
Маркировка жил: цветовая согласно DIN 47 100 (дополнительный цвет жилы нанесен продольной полосой),
Изоляция жил из ПВХ пластиката,
Обмотка ПЭТ пленкой поверх скрученных изолированных жил,
Экран в виде оплетки из медных луженых проволок,
Оболочка: УФ и маслостойкий ПВХ-компаунд
Электрические характеристики
Рабочая емкость жила/жила: не более 120 нФ/км,
жила/экран: не более 160 нФ/км,
Индуктивность не более 0,65 мН/км
Стандарты и сертификация
ТР ТС 004/2011,
ТРоПБ (№ 123−3) ГОСТ 31 565, ПРГО 1 по ГОСТ IEC 60 332−1-2
Пожаробезопасность
Не распространяют горение при одиночной прокладке,
в соответствии с IEC 60 332−1-2 для кабелей с сечением от 0,5 мм²,
в соответствии с IEC60332- 2−2 для кабелей с сечением до 0,5 мм²,
соответствуют О 1.8.2.5.4 по ГОСТ 31 565.
Экологическая безопасность
Не содержит свинца, соответствуют REACH, RoHS, TP EAЭC 037/2016
Применение
- Для управления, передачи сигнала, для вычислительных устройств, электронных приборов управления и контроля, офисного оборудования, весов, для применения там, где требуются экранированные кабели маленьких сечений с оптимальной защитой от воздействия электрических помех
- В ЭМС критической среде (экран в виде оплетки высокой плотности)
- В условиях со средним уровнем механических нагрузок
- Для неподвижного применения, а также для монтажа с ограниченной подвижностью
- Кабель климатического исполнения У 1, 1.1, 2, 2.1, 3, 3.1 для эксплуатации на открытом воздухе и в помещениях с сухой или влажной средой
- Стойкий к воздействию минерального масла и дизельного топлива, испытания по ГОСТ 25 018.
Все типоразмеры
| Артикул | Типоразмер | Диаметр кабеля, мм | Вес меди, кг/км | Вес, кг/км |
| 3120001873 | 2x0,25 | 4,4 | 16 | 30 |
| 3120001874 | 3x0,25 | 4,6 | 21 | 35 |
| 3120001875 | 4x0,25 | 4,9 | 24 | 41 |
| 3120001876 | 5x0,25 | 5,5 | 29 | 50 |
| 3120001877 | 6x0,25 | 5,9 | 30 | 57 |
| 3120001878 | 7x0,25 | 5,9 | 37 | 60 |
| 3120001879 | 8x0,25 | 6,3 | 42 | 68 |
| 3120001880 | 10x0,25 | 7,3 | 46 | 83 |
| 3120001881 | 12x0,25 | 7,5 | 53 | 92 |
| 3120001882 | 14x0,25 | 7,9 | 59 | 102 |
| 3120001883 | 16x0,25 | 8,2 | 64 | 113 |
| 3120001884 | 18x0,25 | 8,6 | 83 | 124 |
| 3120001885 | 20x0,25 | 9 | 88 | 133 |
| 3120001756 | 2x0,34 | 4,9 | 21 | 37 |
| 3120001757 | 3x0,34 | 5,1 | 27 | 43 |
| 3120001755 | 4x0,34 | 5,7 | 28 | 54 |
| 3120001758 | 5x0,34 | 6,2 | 30 | 63 |
| 3120001759 | 6x0,34 | 6,8 | 45 | 75 |
| 3120001760 | 7x0,34 | 6,8 | 48 | 79 |
| 3120001761 | 8x0,34 | 7,3 | 52 | 90 |
| 3120001762 | 10x0,34 | 8,3 | 74 | 107 |
| 3120001763 | 12x0,34 | 8,6 | 80 | 119 |
| 3120001764 | 14x0,34 | 9 | 86 | 131 |
| 3120001765 | 16x0,34 | 9,4 | 94 | 147 |
| 3120001766 | 18x0,34 | 10,3 | 103 | 170 |
| 3120001767 | 20x0,34 | 10,7 | 112 | 184 |
| 3120001768 | 2x0,5 | 5,6 | 29 | 46 |
| 3120001769 | 3x0,5 | 5,8 | 38 | 54 |
| 3120001770 | 4x0,5 | 6,3 | 43 | 64 |
| 3120001771 | 5x0,5 | 7 | 51 | 80 |
| 3120001772 | 6x0,5 | 7,5 | 59 | 91 |
| 3120001773 | 7x0,5 | 7,5 | 65 | 96 |
| 3120001774 | 8x0,5 | 8 | 70 | 110 |
| 3120001775 | 10x0,5 | 9,2 | 88 | 131 |
| 3120001776 | 12x0,5 | 9,5 | 99 | 147 |
| 3120001777 | 16x0,5 | 10,8 | 114,9 | 193 |
| 3120001778 | 18x0,5 | 11,3 | 134 | 211 |
| 3120001779 | 20x0,5 | 11,8 | 149 | 231 |
| 3120001754 | 2x0,75 | 5,9 | 38 | 54 |
| 3120001780 | 3x0,75 | 6,2 | 49 | 65 |
| 3120001781 | 4x0,75 | 6,9 | 58 | 82 |
| 3120001782 | 5x0,75 | 7,5 | 67 | 96 |
| 3120001783 | 7x0,75 | 8 | 100 | 118 |
| 3120001784 | 10x0,75 | 10,4 | 130 | 171 |
| 3120001785 | 12x0,75 | 10,6 | 154 | 192 |
| 3120001786 | 18x0,75 | 12,3 | 195 | 266 |
| 3120001787 | 2x1 | 6,4 | 43 | 63 |
| 3120001788 | 3x1 | 6,9 | 56 | 80 |
| 3120001789 | 4x1 | 7,5 | 68 | 96 |
| 3120001790 | 5x1 | 8,1 | 79 | 114 |
| 3120001791 | 7x1 | 8,7 | 118 | 143 |
| 3120001792 | 10x1 | 11,3 | 140 | 206 |
| 3120001793 | 12x1 | 11,6 | 168 | 234 |
| 3120001794 | 18x1 | 13,4 | 252 | 325 |
| 3120001795 | 2x1,5 | 7,1 | 58 | 79 |
| 3120001796 | 3x1,5 | 7,5 | 74 | 98 |
| 3120001797 | 4x1,5 | 8,1 | 108 | 120 |
| 3120001798 | 5x1,5 | 8,8 | 129 | 144 |
| 3120001799 | 7x1,5 | 9,5 | 164 | 181 |
| 3120001800 | 12x1,5 | 12,7 | 254 | 297 |
| 3120001801 | 18x1,5 | 15,1 | 350 | 433 |
