Описание

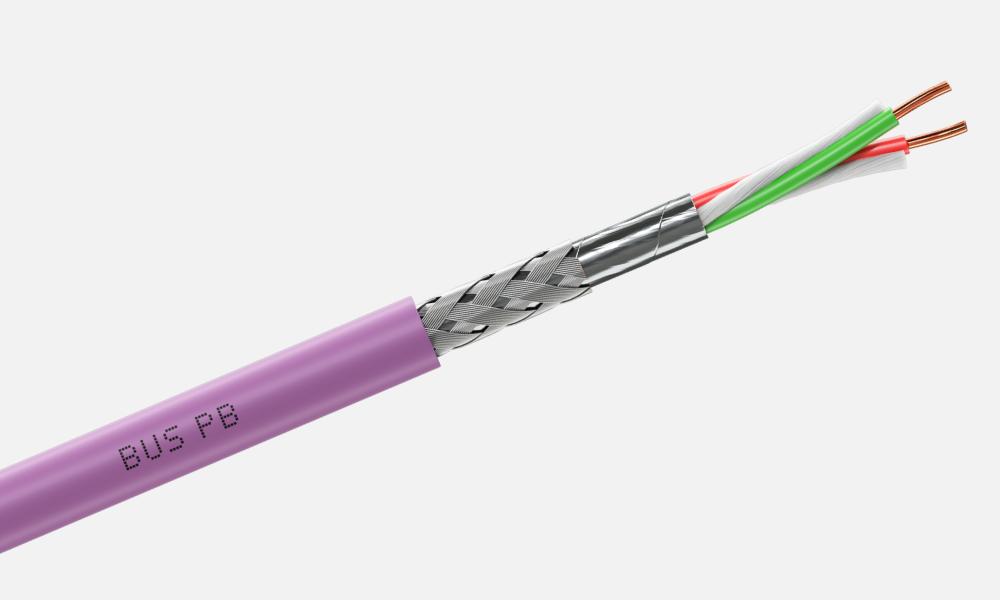

Экранированный кабель передачи данных по стандарту PROFIBUS DP для неподвижного применения максимальная защита от электромагнитных полей. ПВХ оболочка, изоляция: вспененный полиэтилен; цветовая маркировка жил.
Характеристики
Страна производства
Россия
Бренд
Flexicore
Производитель
ЛАПП Руссия
Условия применения
Неподвижное применение
Характеристики продукта
Скорости передачи ограничиваются следующими макс. длинами кабельной линии, Вus-сегмента: (тип кабеля А, PROFIBUS-DP): 93,75 Кбит/с = 1200 м 187,5 Кбит/с = 1000 м 500 Кбит/с = 400 м 1,5 Мбит/с = 200 м 12,0 Мбит/с = 100 м
Минимальный радиус изгиба
для обычной конструкции 10xD
Температурный диапазон
от -30°С до +80 °С
Конструкция
Цельные жилы из нелуженой меди;,
Идентификация жил: цветовая маркировка, красная и зеленая изоляция;,
Изоляция жил из полиэтилена;,

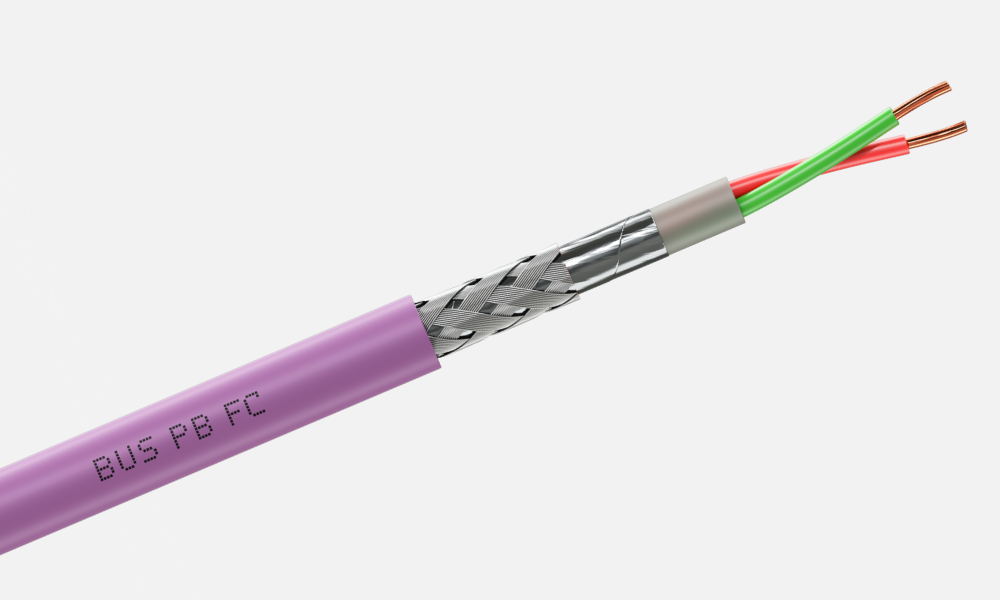

Для конструкции Fast Connect: промежуточная оболочка из ПВХ материала,
Экран: из ламинированной алюминиевой фольги и оплетки из медной луженой проволоки,
Скрутка изолированных жил: парная,
Обмотка ПЭТ пленкой поверх скрученных пар,
Оболочка: ПВХ-компаунд
Электрические характеристики
Рабочая емкость (800 Гц): макс. 30 нФ/км,
Рабочее пиковое напряжение 250 В (не для силовых цепей),
Испытательное напряжение Жила/жила: 150 0 В эфф.,
Сопротивление жилы (петля): макс. 186 Ом/км, см. техпаспорт,
Волновое сопротивление 150 ± 15% Ом
Стандарты и сертификация
ТР ЕАЭС 037/2016,
ТР о ПБ №123-ФЗ, ГОСТ 31565-2012 ПРГО1,
Соответствует требованиям ТР о ПБ № 123-ФЗ, ГОСТ 31 565–2012 ПРГП3 для кабеля с артикулом 3 120 001 905.
Пожаробезопасность
Не поддерживают горение в соответствии с IEC 60 332−1-2
Применение
- Для неподвижного применения
- Макс. защита от электромагнитных полей
- В помещениях с сухой или влажной средой
- Кабель BUS PB FC с артикулом 3120001905 является УФ-стойким
