Описание

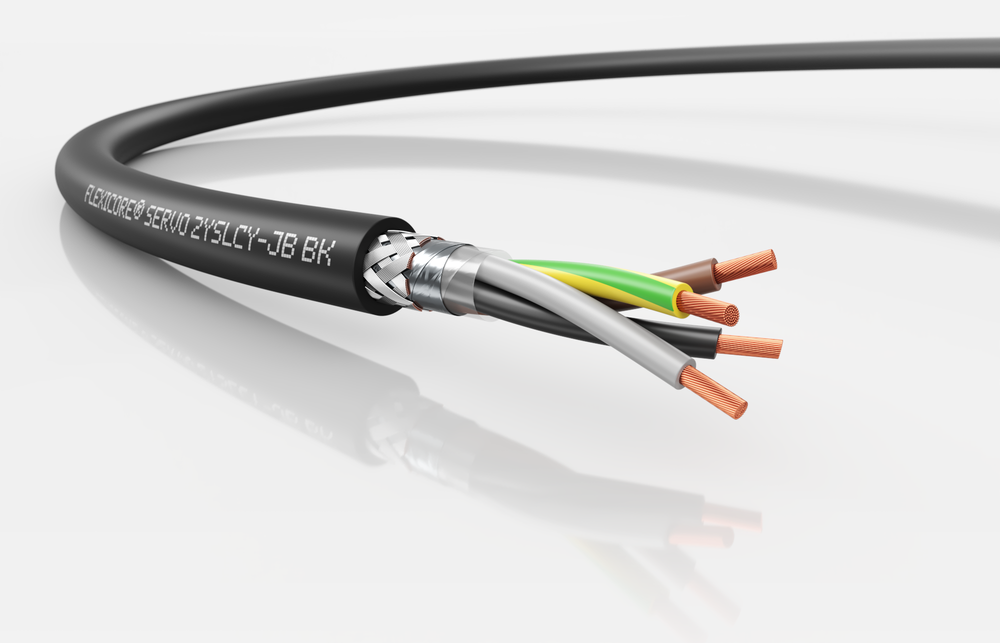

Серво кабель, кабель соединительный для электроприводов большой мощности и серво-применений, оптимизированная ЭМС, двойное экранирование. Конструкция кабеля с низкой емкостью позволяют применять его между преобразователем и приводом с большой длиной.
- Кабели имеют лучшую электромагнитную совместимость для сервоприводов
- Высокая мощность передачи для больших скоростей
- Не содержат свинца, соответствуют экологической директиве REACH, RoHS
- Конструкция кабелей с низкой емкостью позволяет применять кабели между преобразователем и приводом с большой длиной
- Симметричная версия 3+3 снижает синфазность электромагнитных помех
Характеристики
Страна производства
Россия
Бренд
Flexicore
Производитель
ЛАПП Руссия
Условия применения
Неподвижное применение,
Ограниченная подвижность
Минимальный радиус изгиба
Ограниченная подвижность: 15 х D,
Неподвижное применение: 6 х D
Температурный диапазон
Ограниченная подвижность: от -20 до +70 °C,
Неподвижная прокладка: от - 60 до +80 °C
Физико-химические свойства
Стойкий к УФ-излучению,
Стойкий к минеральным маслам,
Стойкий к дизельному топливу
Конструкция
Жилы из медных тонких проволок, 5 кл. гибкости, соотв. IEC 60 228, VDE 0295, ГОСТ 22 483,
Жила заземления: G = с ж/з жилой заземления, X = без жилы заземления,
Цветовая маркировка в соотв. с VDE 0293−1, ГОСТ 31 947,
Концентрическая скрутка жил (при конструкции с тремя симметричными жилами заземления, они располагаются между основными жилами),
Изоляция жил: полиэтилен в соотв. с EN 50 290−2-23,
Экран: из ламинированной алюминиевой фольги и оплетки из медной луженой проволоки,
Оболочка: УФ и маслостойкий ПВХ-компаунд
Цвет
черный (RAL 9005)
Электрические характеристики
Номинальное напряжение U0/U: 600/1000 В,
Испытательное напряжение 4000 В,
Температура короткого замыкания + 150 °C (< 5 сек.)
Стандарты и сертификация
ТР ТС 004/2011,
ТРоПБ (№ 123−3) ГОСТ 31 565, ПРГО 1 по ГОСТ IEC 60 332−1-2
Пожаробезопасность
Не распространяют горение при одиночной прокладке,
соответствуют О 1.8.2.5.4 по ГОСТ 31 565.
Экологическая безопасность
Не содержит свинца, соответствуют REACH, RoHS, TP EAЭC 037/2016
Применение
- Для неподвижного применения, а также для монтажа с ограниченной подвижностью
- В условиях со средним уровнем механических нагрузок
- Кабель климатического исполнения У 1, 1. 1, 2, 2. 1, 3, 3.1 для эксплуатации на открытом воздухе и в помещениях с сухой или влажной средой
- Стойкий к воздействию минерального масла и дизельного топлива (испытания по ГОСТ 25 018)
- Кабели для соединения преобразователя частоты и электродвигателя
- Бумажная и химическая промышленность
- Тяжелая промышленность
