Описание

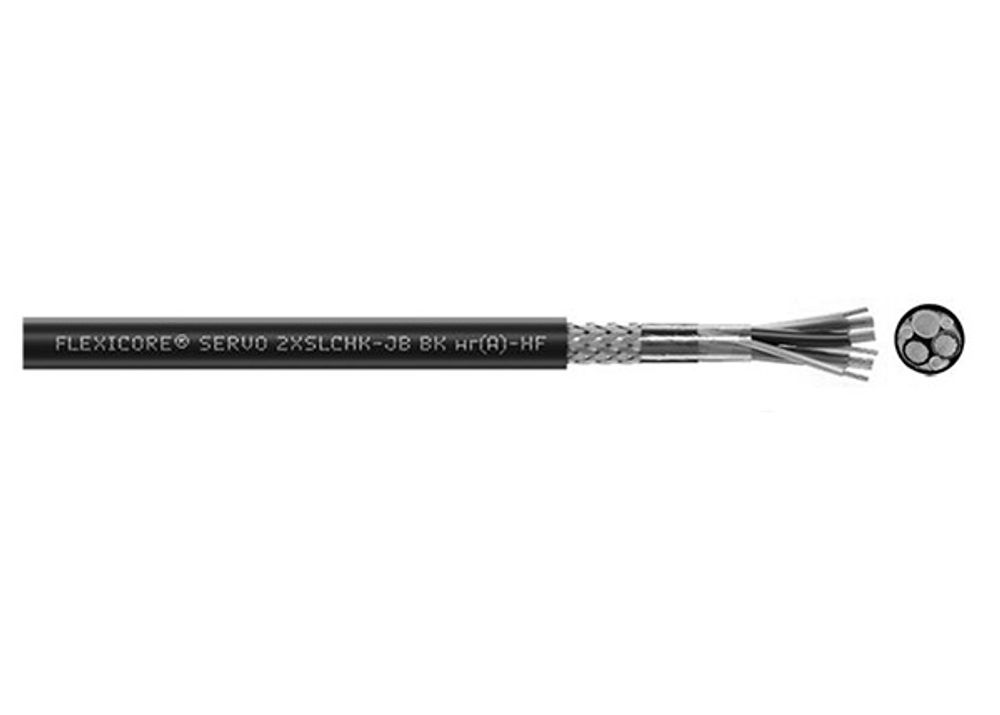

- FLEXICORE® SERVO 2XSLCHK-JB BK нг(А)-HF – силовые кабели с двойным экраном и низкой емкостью, с оболочкой из полимерной композиции, не содержащей галогенов, и изоляцией жил из сшитой полимерной композиции, не содержащей галогенов.
- Кабели предназначены для работы в качестве соединительных кабелей между частотным преобразователем и электродвигателем переменного трёхфазного тока в бумажной, химической и тяжелой промышленности.
- FLEXICORE® SERVO 2XSLCHK-JB BK нг(А)-HF имеет расщепленную жилу заземления с уменьшенным сечением скрученную симметрично с основными жилами питания. Такая конструкция позволяет защитить все необходимые для защиты части кабеля от возникновения зарядовых токов, которые могут повредить подшипники и обмотку двигателя особенно при работе двигателя на высоких частотах и при подключении двигателя длинной кабельной линией. А также улучшает электромагнитную совместимость и уменьшает шумовые помехи всей системы сервопривода.
- Кабели подходят для применения в сухих, влажных помещениях и помещениях с повышенной влажностью, а также для наружного применения, УФ стойкий
- Кабели соответствуют климатическому исполнению «У», «УХЛ», категории 1, 1.1, 2, 2.1, 3, 3.1 по ГОСТ 15150.
- Кабели предназначены для стационарной установки и для ограниченно подвижного применения.
- Максимально допустимая растягивающая нагрузка составляет 15 Н на мм2 сечения проводника примонтаже и эксплуатации
Характеристики
Страна производства
Россия
Бренд
Flexicore
Минимальный радиус изгиба
Ограниченная подвижность: 15 х D,
Неподвижное применение: 6 х D,
Тяговое усилие при прокладке: не более 15 Н/мм2.
Температурный диапазон
Кратковременно: +150 °C (< 5 сек.),
Ограниченная подвижность: от -15 до +80 °C (максимальная температура на жиле).,
Неподвижная прокладка: от - 50 до +90 °C (максимальная температура на жиле),
Относительная влажность воздуха при температуре до +35 °С до 98%
Конструкция
Изоляция жил из сшитой полимерной композиции, не содержащих галогенов.,
Идентификация жил цветовая: FLEXICORE® SERVO 2XSLCHK-JB BK нг(А)-HF – основные фазные жилы коричневая (RAL 8003), чёрная (RAL 9005), серая (RAL 7000); три расщепленные жилы заземления - желто-зеленые (RAL 1021/RAL 6018). • Скрутка изолированных жил: FLEXICORE® SERVO 2XSLCHK-JB BK нг(А)-HF – жилы скручены вместе без центрального элемента. Для кабелей больших сечений с расщепленной жилой (3Х10+3G1.5 до 3Х240+3G50) для заполнения межжильного пространства могут быть применены полипропиленовые кордели для получения круглой формы кабеля. Расщепленная жила заземления расположена симметрично в промежутках (пустотах) между фазными жилами.,
Обмотка ПЭТФ пленки или из нетканой ленты (опционально),
Двойной экран из алюмофлекса, уложенного металлизированной стороной наружу, и оплетки из медных луженых проволок (плотность покрытия не менее 70%).,
Обмотка из нетканой ленты (опционально).,
Оболочка: полимерная композиция, не содержащая галогенов
Цвет
черный (RAL 9005)
Электрические характеристики
жила/экран: 4000 В АС,
Удельное объемное сопротивление изоляции: более 20 ГОм х см.,
Сопротивление связи: ≤ 240 мОм/м (при 30 Мгц).
Стандарты и сертификация
DIN VDE 0276-603, VDE 0250-1
Пожаробезопасность
Не поддерживают горение в соответствии с IEC 60 332−1-2,
ТРоПБ (No 123-ФЗ) ГОСТ 31565-2012 ПРГО 1,
Не распространяют горение в соответствии с ГОСТ IEC 60332-3-22 ТРоПБ (No123-Ф3) ГОСТ 31565-2012 (п.5.3.) ПРГП 1 (нг А), П1б,
Низкое дымо и газовыделение в соответствии ПД2 с ГОСТ IEC 61034-2,
Показатель коррозионной активности продуктов дымогазовыделения при горении и тлении каждого из полимерных материалов кабельного изделия ПКА1,
Эквивалентный показатель токсичности продуктов горения кабельного изделия ПТПМ2
