Описание

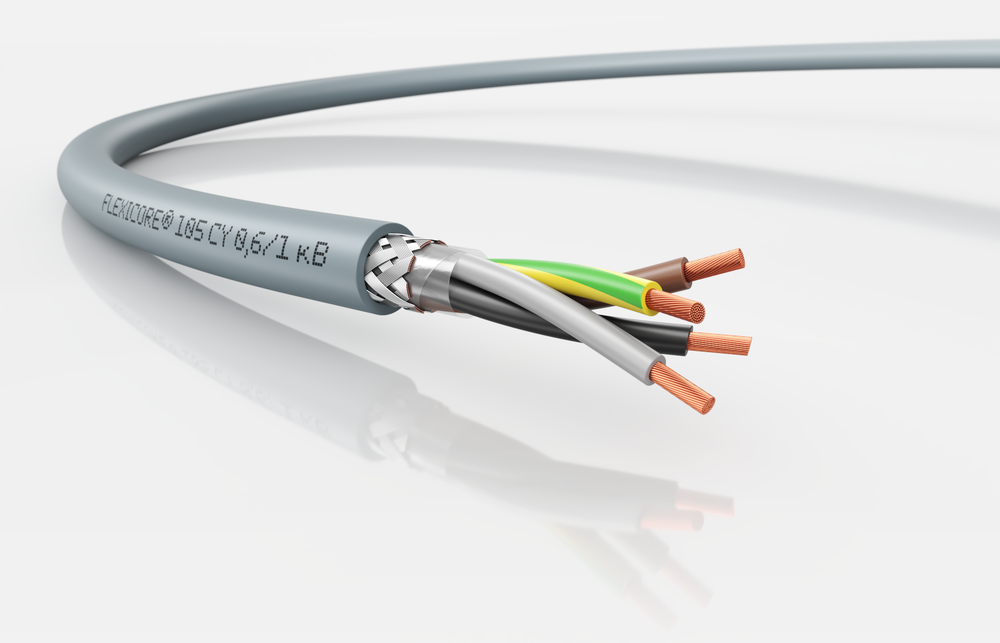

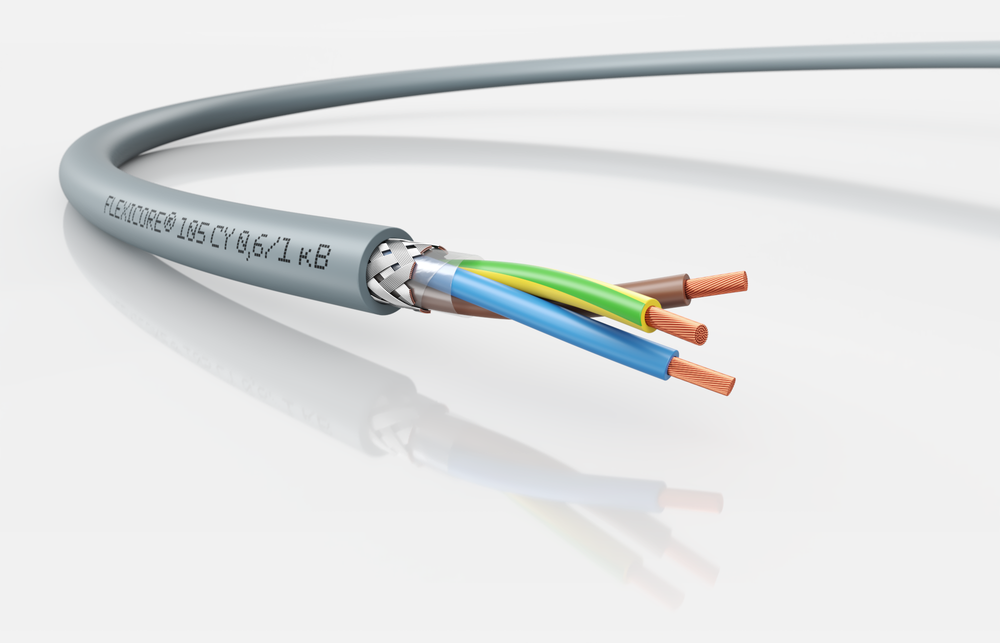

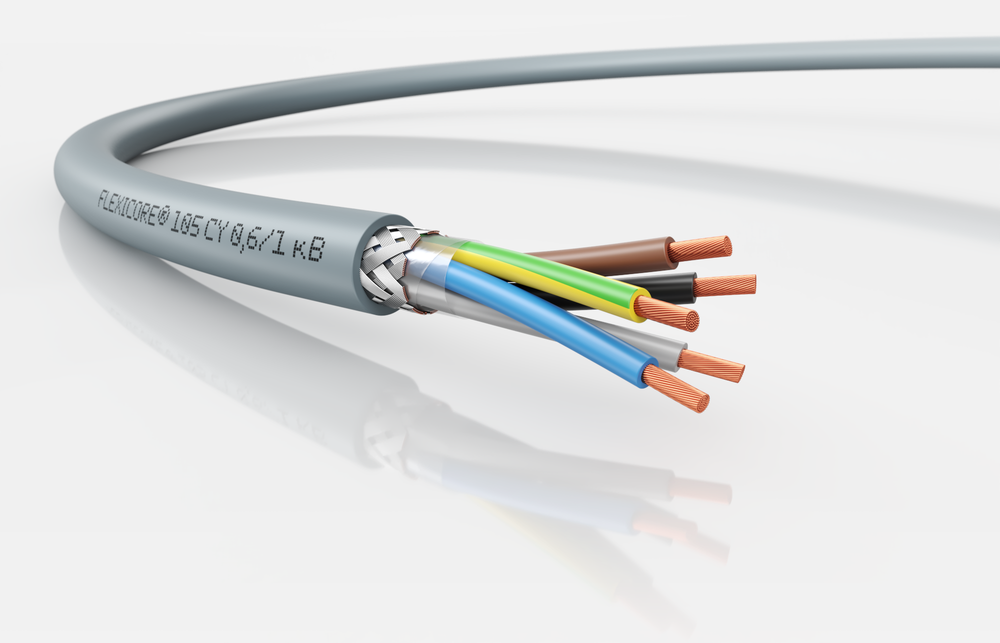

Экранированный гибкий силовой и контрольный кабель универсального применения с цветовой маркировкой жил, ПВХ оболочка и изоляция, 0,6/1 кВ , УФ и маслостойкий (CENELEC HAR, VDE и ГОСТ)
- Для универсального применения в соотв. с международными и стандартами стран ЕАЭС
- Упрощение прокладки за счет оптимального наружного диаметра и жилы 5 класса гибкости, VDE 0295, class 5/IEC 60 228 class 5
- Повышенные электротехнические требования, испытательное напряжение 4,5 кВ
- Не содержит свинца, соответствуют экологической директиве REACH, RoHs, ТР ЕАЭС 037/2016
- Повышенные требования к физико-механическим свойствам, более жесткие условия испытаний по сравнению с ГОСТ (Россия)
Характеристики
Страна производства
Россия
Бренд
Flexicore
Производитель
ЛАПП Руссия
Условия применения
Неподвижное применение,
Ограниченная подвижность
Минимальный радиус изгиба
Ограниченная подвижность: 20 х D,
Неподвижное применение: 6 х D
Температурный диапазон
Ограниченная подвижность: от -20 до +70 °C,
Неподвижная прокладка: от - 60 до +80 °C
Физико-химические свойства
Стойкий к УФ-излучению,
Стойкий к минеральным маслам,
Стойкий к дизельному топливу
Конструкция
Жилы из медных тонких проволок, 5 кл. гибкости, соотв. IEC 60 228, VDE 0295, ГОСТ 22 483,
Жила заземления: G = с ж/з жилой заземления, X = без жилы заземления,
Цветовая маркировка в соотв. с VDE 0293−1, ГОСТ 31 947 с з/ж жилой заземления,
Изоляция жил ПВХ-пластикат TI 2 соотв. EN 50 363−3, VDE 0207−363−3,
Обмотка синтетической пленкой,
Оплетка из медных луженых проволок,
Оболочка ПВХ-пластикат ТМ 2 соотв. EN 50 363−4-1/VDE 0207−363- 4−1,
ГОСТ 5960
Цвет
серебристо-серый (RAL 7000/1)
Электрические характеристики
Номинальное напряжение U0/U: 600/1000 В,
Испытательное напряжение Жила/жила: 4500 В Жила/экран: 2500 В,
Температура короткого замыкания + 150 °C (< 5 сек.)
Стандарты и сертификация
ТР ТС 004/2011,
ТРоПБ (№ 123−3) ГОСТ 31 565, ПРГО 1 по ГОСТ IEC 60 332−1-2
Пожаробезопасность
Не распространяют горение при одиночной прокладке,
соответствуют О 1.8.2.5.4 по ГОСТ 31 565.
Экологическая безопасность
Не содержит свинца, соответствуют REACH, RoHS, TP EAЭC 037/2016
Применение
- Для неподвижного применения, а также для монтажа с ограниченной подвижностью
- В условиях со средним уровнем механических нагрузок
- Стойкий к воздействию минерального масла и дизельного топлива, испытания по ГОСТ 25 018
- Кабель климатического исполнения У 1, 1. 1, 2, 2. 1, 3, 3.1 для эксплуатации на открытом воздухе и в помещениях с сухой или влажной средой
- Для электрических установок, осветительных сетей, монтажа и производства промышленного оборудования, производственных линий
- Производство промышленного оборудования, конвейерно-транспортных систем, машиностроение
- В ЭМС критической среде (экран в виде оплетки высокой плотности)
- Кабель питания для электро- и серводвигателей
Все типоразмеры
| Артикул | Типоразмер | Диаметр кабеля, мм | Вес меди, кг/км | Вес, кг/км |
| 3120001701 | 2X1,5 | 8,6 | 57,2 | 104 |
| 3120001702 | 3G1,5 | 9,1 | 73,4 | 121 |
| 3120001703 | 4GX1,5 | 9,9 | 91,2 | 148 |
| 3120001704 | 5G1,5 | 10,7 | 108,9 | 181 |
| 3120001705 | 7G1,5 | 12,1 | 141,3 | 234 |
| 3120001483 | 2X2,5 | 9,9 | 79,3 | 139 |
| 3120001484 | 3G2,5 | 10,5 | 105,6 | 167 |
| 3120001485 | 4G2,5 | 11,8 | 133,4 | 217 |
| 3120001486 | 5G2,5 | 12,9 | 161,8 | 264 |
| 3120001487 | 7G2,5 | 14,2 | 232 | 337 |
| 3120001488 | 2X4 | 12,5 | 113,3 | 191 |
| 3120001532 | 3G4 | 13,2 | 154,4 | 247 |
| 3120001267 | 4G4 | 14,6 | 197,3 | 312 |
| 3120001533 | 5G4 | 16,4 | 256,7 | 398 |
| 3120001706 | 7G4 | 18 | 340,4 | 521 |
| 3120001489 | 3G6 | 14,6 | 218,2 | 324 |
| 3120001534 | 4G6 | 16,4 | 297,6 | 420 |
| 3120001535 | 5G6 | 18,3 | 363 | 547 |
| 3120001707 | 7G6 | 19,9 | 486,3 | 690 |
| 3120001490 | 3G10 | 19 | 365,5 | 542 |
| 3120001536 | 4G10 | 21,3 | 470,6 | 697 |
| 3120001537 | 5G10 | 23,7 | 600,4 | 881 |
| 3120001708 | 7G10 | 26 | 805,6 | 1 128 |
| 3120001491 | 3G16 | 21,6 | 577 | 747 |
| 3120001538 | 4G16 | 24,1 | 744,2 | 967 |
| 3120001539 | 5G16 | 26,6 | 912,8 | 1 206 |
| 3120001709 | 7G16 | 29,4 | 1 267,3 | 1 572 |
| 3120001710 | 3G25 | 26,1 | 864,4 | 1 109 |
| 3120001540 | 4G25 | 29 | 1 153,2 | 1 447 |
| 3120001711 | 5G25 | 32,1 | 1 415,5 | 500 |
| 3120001712 | 3G35 | 29,4 | 1 203,4 | 500 |
| 3120001541 | 4G35 | 32,5 | 1 562,2 | 1 899 |
| 3120001713 | 5G35 | 36,2 | 1 923,6 | 2 407 |
| 3120001714 | 3G50 | 33,2 | 1 698,7 | 1 906 |
| 3120001542 | 4G50 | 36,5 | 2 173,8 | 2 471 |
| 3120001715 | 5G50 | 40,6 | 2 683,3 | 3 128 |
| 3120001716 | 3G70 | 39,8 | 2 274,7 | 2 710 |
| 3120001543 | 4G70 | 43,5 | 2 977,2 | 3 415 |
| 3120001717 | 5G70 | 48,5 | 3 683,0 | 4 332 |
| 3120001718 | 3G95 | 43,2 | 3 032,0 | 3 390 |
| 3120001544 | 4G95 | 47,3 | 3 979,0 | 4 307 |
| 3120001719 | 5G95 | 52,7 | 4 929,7 | 5 458 |
| 3120001720 | 3G120 | 47,7 | 3 781,8 | 4 132 |
| 3120001492 | 4G120 | 52,7 | 4 972,3 | 5 410 |
| 3120001721 | 5G120 | 58,3 | 6 167,4 | 6 684 |
| 3120001493 | 4G150 | 58,3 | 6 166,1 | 6 653 |
| 3120001722 | 4G185 | 63,2 | 7 553,9 | 8 079 |
