Описание

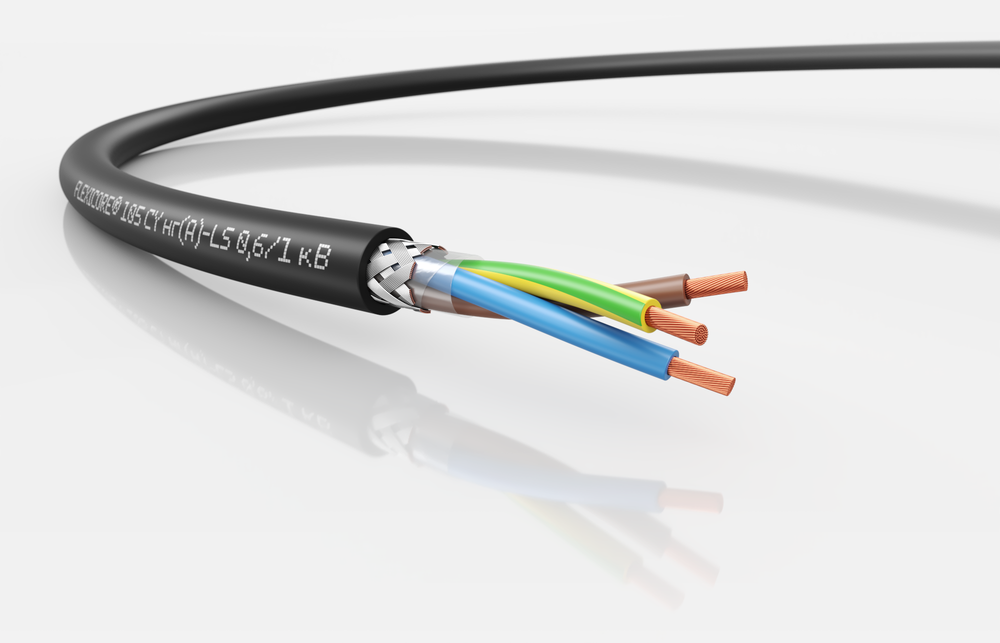

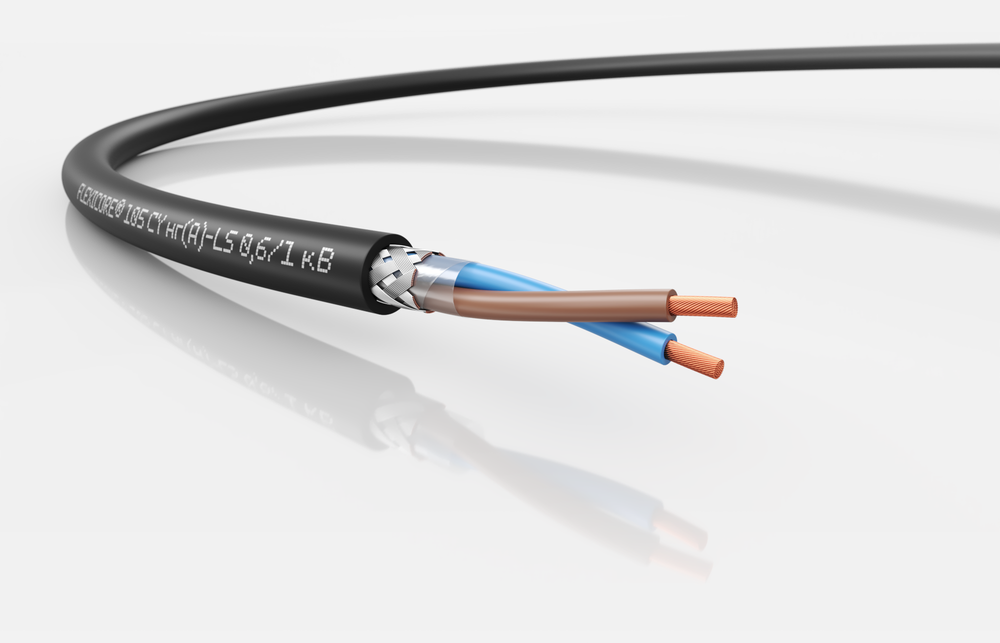

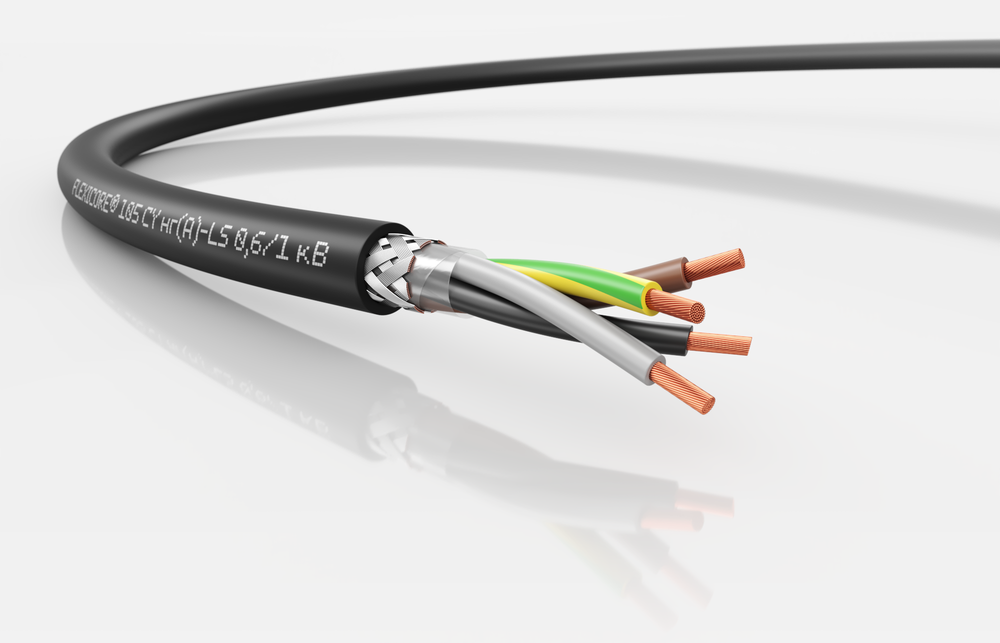

Экранированный гибкий силовой и контрольный кабель универсального применения с высоким уровнем пожаробезопасности с цветовой маркировкой жил, ПВХ оболочка и изоляция, 0,6/1 кВ , УФ-стойкий (CENELEC HAR, VDE и ГОСТ)
- Для универсального применения в соотв. с международными и стандартами стран ЕАЭС
- Упрощение прокладки за счет оптимального наружного диаметра и жилы 5 класса гибкости, VDE 0295, class 5/IEC 60 228 class 5
- Повышенные электротехнические требования, испытательное напряжение 4,5 кВ
- Не содержит свинца, соответствуют экологической директиве REACH, RoHs, ТР ЕАЭС 037/2016
- Повышенные требования к физико-механическим свойствам, более жесткие условия испытаний по сравнению с ГОСТ (Россия)
- Высокий уровень пожаробезопасности
Характеристики
Страна производства
Россия
Бренд
Flexicore
Производитель
ЛАПП Руссия
Условия применения
Неподвижное применение,
Ограниченная подвижность
Минимальный радиус изгиба
Ограниченная подвижность: 20 х D,
Неподвижное применение: 6 х D
Температурный диапазон
Ограниченная подвижность: от -15 до +70 °C,
Неподвижная прокладка: от - 50 до +80 °C
Физико-химические свойства
Стойкий к УФ-излучению
Конструкция
Жилы из медных тонких проволок, 5 кл. гибкости, соотв. IEC 60 228, VDE 0295, ГОСТ 22 483,
Жила заземления: G = с ж/з жилой заземления, X = без жилы заземления,
Цветовая маркировка в соотв. с VDE 0293−1, ГОСТ 31 947,
Изоляция жил ПВХ-пластикат TI 2 соотв. EN 50 363−3, VDE 0207−363−3,
Обмотка синтетической пленкой,
Оплетка из медных луженых проволок,
Оболочка ПВХ-пластикат ТМ 2 соотв. EN 50 363−4-1/VDE 0207−363- 4−1
Цвет
черный (RAL 9005)
Электрические характеристики
Номинальное напряжение U0/U: 600/1000 В,
Испытательное напряжение Жила/жила: 4500 В Жила/экран: 2500 В,
Температура короткого замыкания + 150 °C (< 5 сек.)
Стандарты и сертификация
ТР ТС 004/2011,
ТРоПБ (№ 123- Ф3) ГОСТ 31 565 ПРГП 1 б по ГОСТ IEC 60 332−3-22 и ПД 2 по ГОСТ IЕС 61 034−2
Пожаробезопасность
Не поддерживают горение при групповой прокладке категории А, обладают низким дымо- и газовыделением при горении и тлении,
соответствуют П16.8.2.2.2 по ГОСТ 31 565
Экологическая безопасность
Не содержит свинца, соответствуют REACH, RoHS, TP EAЭC 037/2016
Применение
- Для неподвижного применения, а также для монтажа с ограниченной подвижностью
- В условиях со средним уровнем механических нагрузок
- Кабель климатического исполнения У 1, 1. 1, 2, 2. 1, 3, 3.1 для эксплуатации на открытом воздухе и в помещениях с сухой или влажной средой
- Для электрических установок, осветительных сетей, монтажа и производства промышленного оборудования, производственных линий
- Производство промышленного оборудования, конвейерно-транспортных систем, машиностроение
- В ЭМС критической среде (экран в виде оплетки высокой плотности)
- Кабель питания для электро- и серводвигателей
Все типоразмеры
| Артикул | Типоразмер | Диаметр кабеля, мм | Вес меди, кг/км | Вес, кг/км |
| 3120001723 | 2X1,5 | 8,6 | 57,2 | 114 |
| 3120001724 | 3G1,5 | 9,1 | 73,4 | 126 |
| 3120001725 | 4GX1,5 | 9,9 | 91,2 | 155 |
| 3120001726 | 5G1,5 | 10,7 | 108,9 | 191 |
| 3120001727 | 7G1,5 | 12,1 | 141,3 | 245 |
| 3120001494 | 2X2,5 | 9,9 | 79,3 | 151 |
| 3120001495 | 3G2,5 | 10,5 | 105,6 | 191 |
| 3120001496 | 4G2,5 | 11,8 | 133,4 | 249 |
| 3120001497 | 5G2,5 | 12,9 | 161,8 | 304 |
| 3120001498 | 7G2,5 | 14,2 | 232 | 384 |
| 3120001499 | 2X4 | 12,5 | 113,3 | 222 |
| 3120001500 | 3G4 | 13,2 | 154,4 | 282 |
| 3120001545 | 4G4 | 14,6 | 197,3 | 379 |
| 3120001553 | 5G4 | 16,4 | 256,7 | 484 |
| 3120001728 | 7G4 | 18 | 340,4 | 589 |
| 3120001503 | 3G6 | 14,6 | 218,2 | 367 |
| 3120001546 | 4G6 | 16,4 | 297,6 | 500 |
| 3120001505 | 5G6 | 18,3 | 363 | 619 |
| 3120001729 | 7G6 | 19,9 | 486,3 | 770 |
| 3120001506 | 3G10 | 19 | 365,5 | 611 |
| 3120001547 | 4G10 | 21,3 | 470,6 | 785 |
| 3120001508 | 5G10 | 23,7 | 600,4 | 999 |
| 3120001730 | 7G10 | 26 | 805,6 | 1 171 |
| 3120001509 | 3G16 | 21,6 | 577 | 833 |
| 3120001548 | 4G16 | 24,1 | 744,2 | 1 077 |
| 3120001511 | 5G16 | 26,6 | 912,8 | 1 346 |
| 3120001731 | 7G16 | 29,4 | 1 267,3 | 1 623 |
| 3120001732 | 3G25 | 26,1 | 864,4 | 1 140 |
| 3120001512 | 4G25 | 29 | 1 153,2 | 1 606 |
| 3120001733 | 5G25 | 32,1 | 1 415,5 | 1 843 |
| 3120001734 | 3G35 | 29,4 | 1 203,4 | 1 497 |
| 3120001549 | 4G35 | 32,5 | 1 562,2 | 2 086 |
| 3120001735 | 5G35 | 36,2 | 1 923,6 | 2 480 |
| 3120001736 | 3G50 | 33,2 | 1 698,7 | 1 953 |
| 3120001514 | 4G50 | 36,5 | 2 173,8 | 2 696 |
| 3120001737 | 5G50 | 40,6 | 2 683,3 | 3 227 |
| 3120001738 | 3G70 | 39,8 | 2 274,7 | 2 771 |
| 3120001550 | 4G70 | 43,5 | 2 977,2 | 3 692 |
| 3120001739 | 5G70 | 48,5 | 3 683,0 | 4 465 |
| 3120001740 | 3G95 | 43,2 | 3 032,0 | 3 468 |
| 3120001516 | 4G95 | 47,3 | 3 979,0 | 4 700 |
| 3120001741 | 5G95 | 52,7 | 4 929,7 | 5 625 |
| 3120001742 | 3G120 | 47,7 | 3 781,8 | 4 220 |
| 3120001551 | 4G120 | 52,7 | 4 972,3 | 5 772 |
| 3120001743 | 5G120 | 58,3 | 6 167,4 | 6 877 |
| 3120001552 | 4G150 | 58,3 | 6 166,1 | 7 078 |
| 3120001744 | 4G185 | 63,2 | 7 553,9 | 8 567 |
