Описание

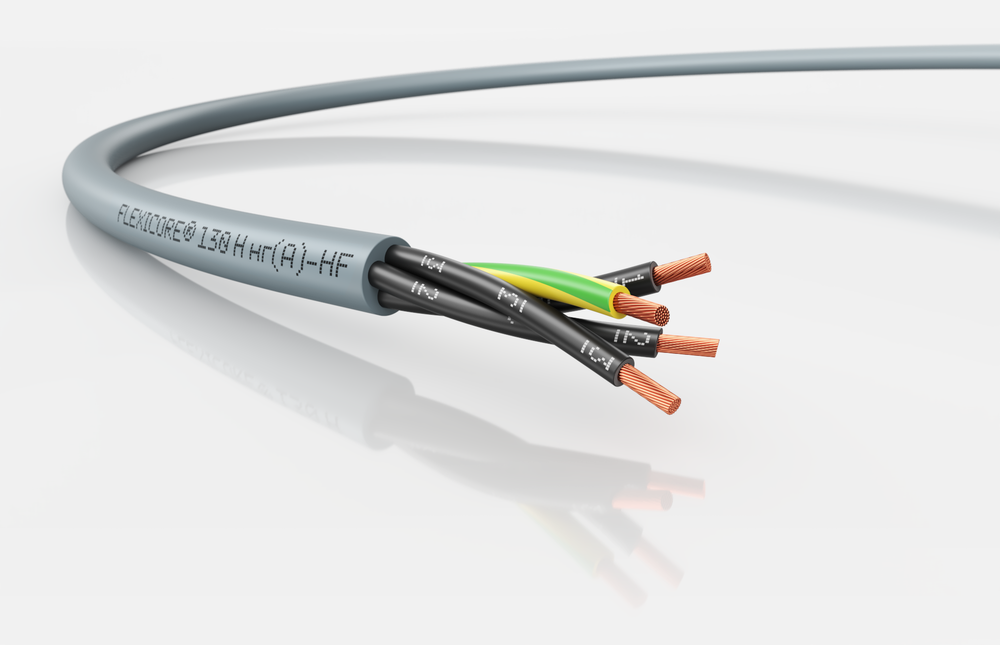

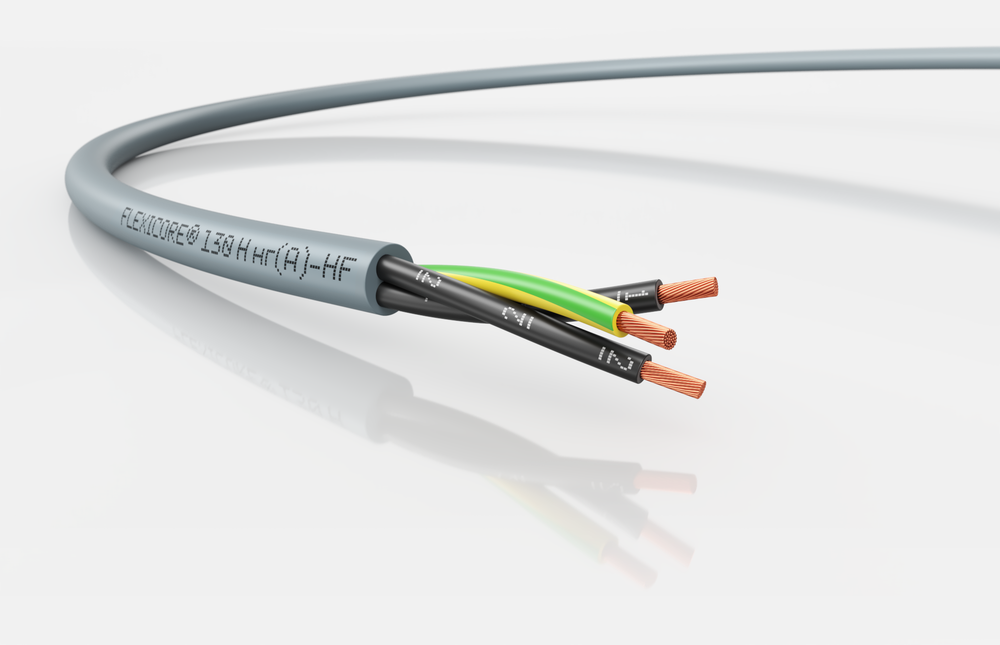

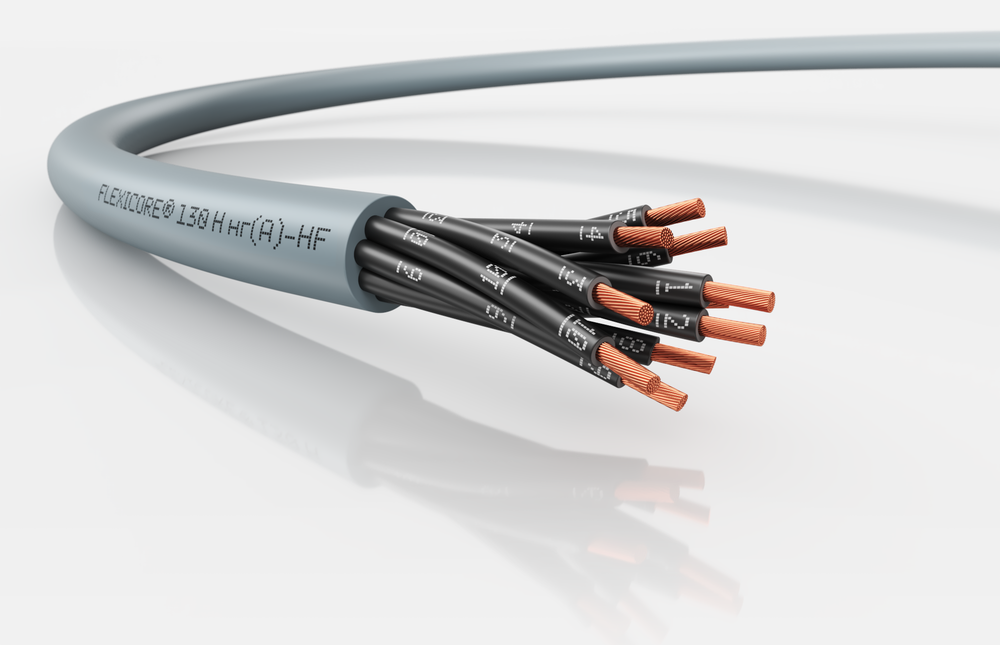

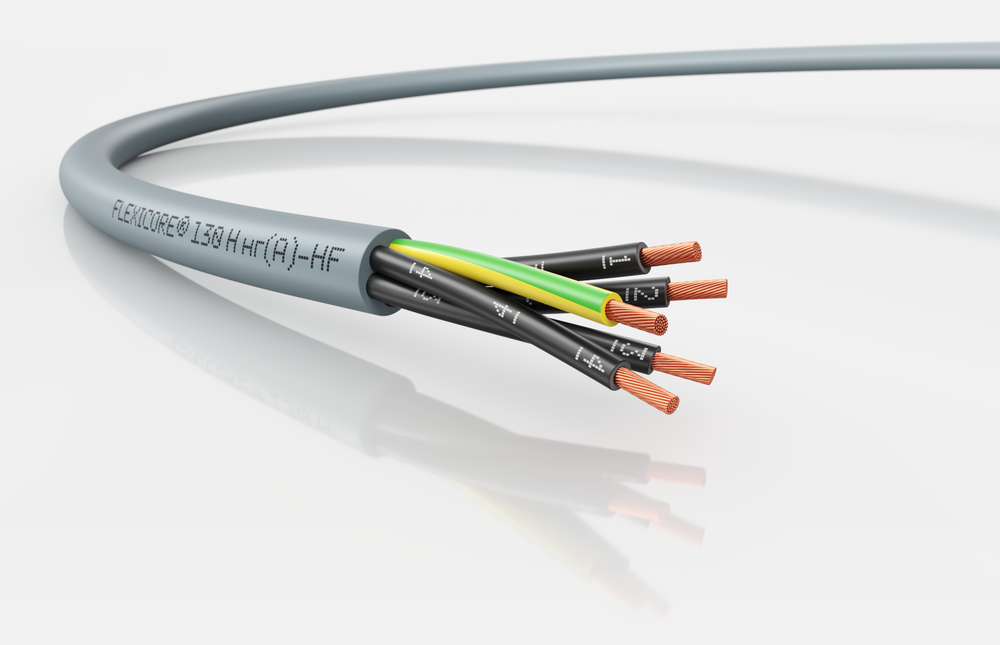

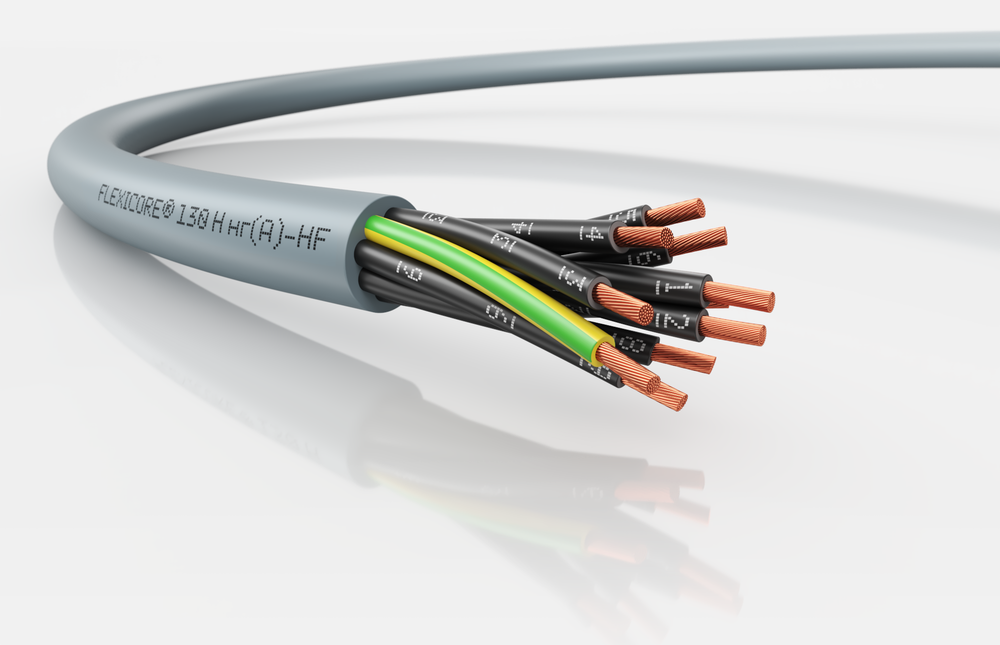

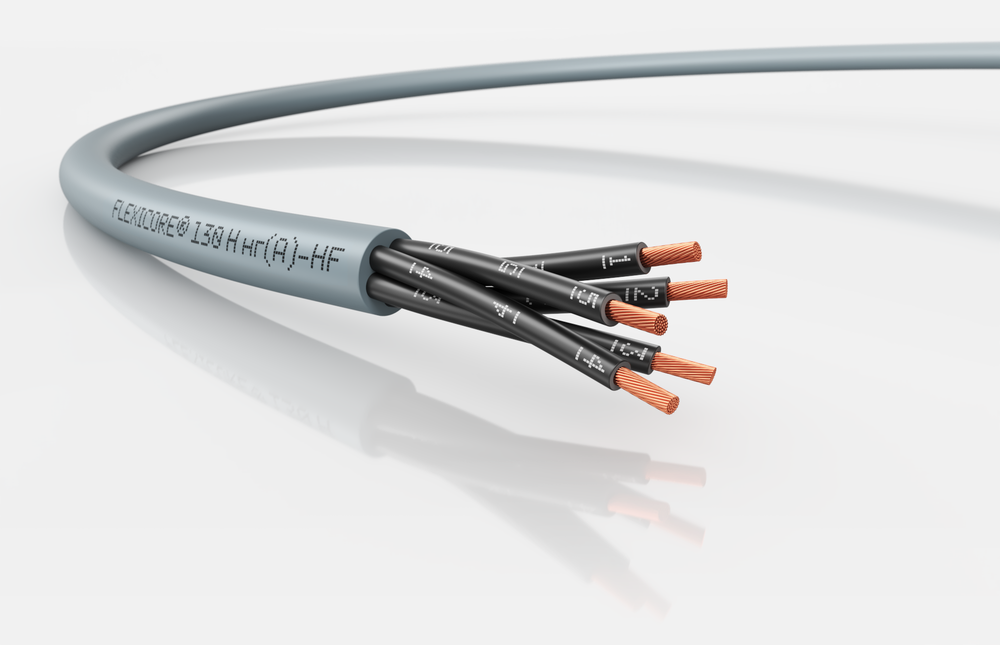

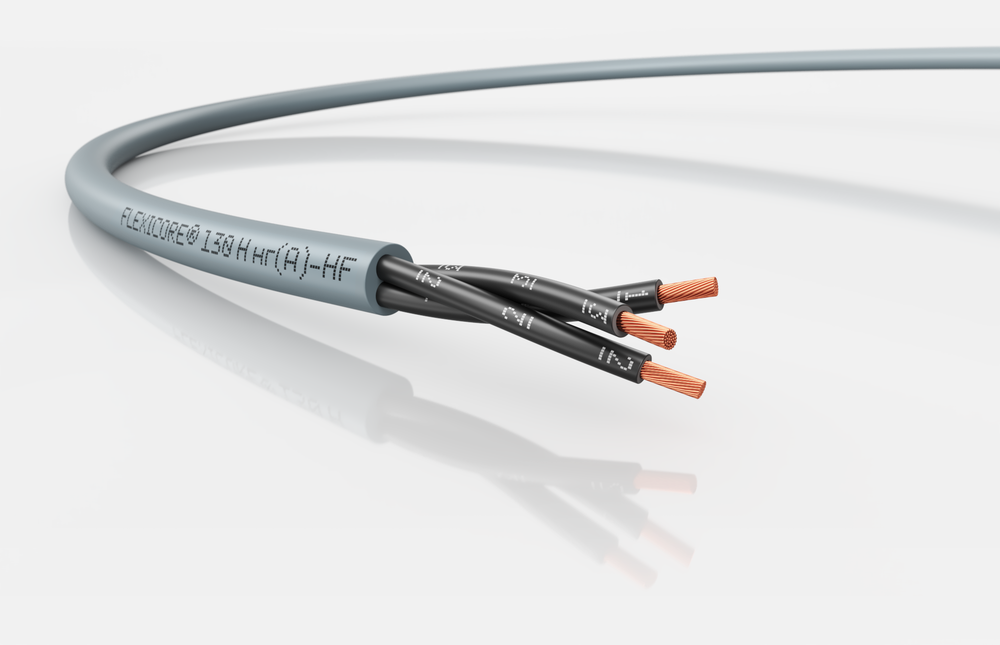

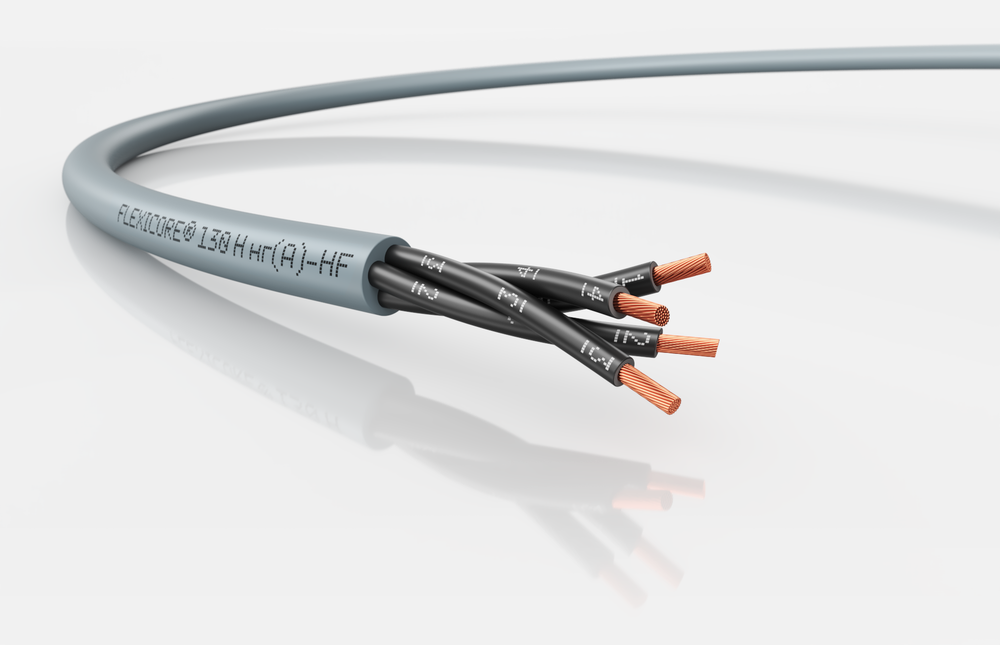

Гибкий кабель силовой, контрольный, управления в оболочке из безгалогенового компаунда (HF) с УФ стойкостью и высоким уровнем пожаробезопасности.
- Для универсального применения в соотв. с международными и российскими стандартами
- Упрощение прокладки за счет оптимального наружного диаметра и жилы 5 класса гибкости, VDE 0295 / IEC 60 228 / ГОСТ 22 483
- Повышенные электротехнические требования, испытательное напряжение 4 кВ
- Не содержит свинца, соответствуют экологической директиве REACH, RoHs, ТР ЕАЭС 037/2016
- Повышенные требования к физико-механическим свойствам, более жесткие условия испытаний по сравнению с ГОСТ (Россия)
- Высокий уровень пожаробезопасности
Характеристики
Страна производства
Россия
Бренд
Flexicore
Производитель
ЛАПП Руссия
Условия применения
Неподвижное применение,
Ограниченная подвижность
Минимальный радиус изгиба
Ограниченная подвижность: 10 х D,
Неподвижное применение: 4 х D
Температурный диапазон
Ограниченная подвижность: от -25 до +70 °C,
Неподвижная прокладка: от - 50 до +80 °C,
Кратковременно: +150 °C (< 5 сек.)
Физико-химические свойства
Стойкий к УФ-излучению
Удельное объемное сопротивление изоляции
> 20 ГОм х см
Конструкция
Жилы из медных тонких проволок, 5 кл. гибкости, соотв. IEC 60 228, VDE 0295, ГОСТ 22 483,
Жила заземления: G = с ж/з жилой заземления, X = без жилы заземления,
Черные жилы с белой цифровой маркировкой в соотв. с VDE 0293−1, ГОСТ 31 947,
Изоляция жил специальный компаунд без галогенов,
Оболочка специальный компаунд без галогенов
Цвет
серый (RAL 70001)
Электрические характеристики
Номинальное напряжение U0/U: 300/500 В — от 0,5 до 1,0 мм²,
U0/U: 600/1000 В — от 1,5 мм² и выше,
Испытательное напряжение Жила/жила: 4000 В,
Температура короткого замыкания + 150 °C (< 5 сек.)
Стандарты и сертификация
ТР ТС 004/2011,
ТРоПБ (№ 123- Ф3) ГОСТ 31 565 ПРГП 1 б по ГОСТ IEC 60 332−3-22, ПД 1 по ГОСТ IEC 61 034−2, ПКА 1 и ПТПМ 2 по ГОСТ IEC 60 754−1 и ГОСТ IEC 60 754−2
Пожаробезопасность
Не поддерживают горение при групповой прокладке категории А, обладают низким дымо- и газовыделением при горении и тлении,
соответствуют П 16.8.1.2.1 по ГОСТ 31 565
Экологическая безопасность
Не содержит свинца, соответствуют REACH, RoHS, TP EAЭC 037/2016
Применение
- Для неподвижного применения, а также для монтажа с ограниченной подвижностью
- В условиях со средним уровнем механических нагрузок
- Кабель климатического исполнения У 1, 1. 1, 2, 2. 1, 3, 3.1 для эксплуатации на открытом воздухе и в помещениях с сухой или влажной средой
- Для электрических установок, осветительных сетей, монтажа и производства промышленного оборудования, производственных линий
- Машиностроительные заводы, промышленное оборудование, системы отопления и кондиционирования
- Общественные здания, такие как аэропорты или железнодорожные вокзалы
- В местах скопления людей, животных, хранения ценного имущества, где существует высокий риск возникновения пожара
Все типоразмеры
| Артикул | Типоразмер | Диаметр кабеля, мм | Вес меди, кг/км | Вес, кг/км |
| 3120002061 | 2X0,5 | 4,7 | 9,6 | 34,5 |
| 3120002062 | 3G0,5 | 5 | 14,4 | 41,5 |
| 3120002063 | 3X0,5 | 5 | 14,4 | 41,5 |
| 3120002064 | 4G0,5 | 5,5 | 19,2 | 50,9 |
| 3120002065 | 4X0,5 | 5,5 | 19,2 | 50,9 |
| 3120002066 | 5G0,5 | 6,1 | 24 | 62,9 |
| 3120002067 | 5X0,5 | 6,1 | 24 | 62,9 |
| 3120002068 | 7G0,5 | 6,7 | 33,6 | 78,7 |
| 3120002069 | 7X0,5 | 6,7 | 33,6 | 78,7 |
| 3120002070 | 10G0,5 | 8 | 48 | 112,3 |
| 3120002071 | 12G0,5 | 9 | 57,6 | 131,7 |
| 3120002072 | 14G0,5 | 9,1 | 67 | 146,9 |
| 3120002073 | 16G0,5 | 9,9 | 76,8 | 168,7 |
| 3120002074 | 18G0,5 | 10,5 | 86,4 | 189,1 |
| 3120002075 | 2X0,75 | 5,2 | 14,4 | 44,1 |
| 3120002076 | 3G0,75 | 5,6 | 21,6 | 53,8 |
| 3120002077 | 3X0,75 | 5,6 | 21,6 | 53,8 |
| 3120002078 | 4G0,75 | 6,1 | 28,8 | 66,4 |
| 3120002079 | 4X0,75 | 6,1 | 28,8 | 66,4 |
| 3120002080 | 5G0,75 | 6,8 | 36 | 82,1 |
| 3120002081 | 5X0,75 | 6,8 | 36 | 82,1 |
| 3120002082 | 7G0,75 | 7,4 | 50 | 103,9 |
| 3120002083 | 7X0,75 | 7,4 | 50 | 103,9 |
| 3120002084 | 10G0,75 | 8,9 | 72 | 148,7 |
| 3120002085 | 12G0,75 | 10 | 86,4 | 174,7 |
| 3120002086 | 14G0,75 | 10,2 | 101 | 195,7 |
| 3120002087 | 16G0,75 | 11 | 115,2 | 224,4 |
| 3120002088 | 18G0,75 | 11,7 | 129,6 | 252,4 |
| 3120002089 | 2X1,0 | 5,6 | 19,2 | 52,1 |
| 3120002090 | 3G1,0 | 6 | 28,8 | 64 |
| 3120002091 | 3X1,0 | 6 | 28,8 | 64 |
| 3120002092 | 4G1,0 | 6,6 | 38,4 | 79,3 |
| 3120002093 | 4X1,0 | 6,6 | 38,4 | 79,3 |
| 3120002094 | 5G1,0 | 7,3 | 48 | 98,2 |
| 3120002095 | 5X1,0 | 7,3 | 48 | 98,2 |
| 3120002096 | 7G1,0 | 8 | 67 | 125 |
| 3120002097 | 7X1,0 | 8 | 67 | 125 |
| 3120002098 | 10G1,0 | 10,7 | 96 | 197,3 |
| 3120002099 | 12G1,0 | 10,8 | 115,2 | 210,8 |
| 3120002100 | 14G1,0 | 10,9 | 134 | 236,6 |
| 3120002101 | 16G1,0 | 11,8 | 153,6 | 271,5 |
| 3120002102 | 18G1,0 | 12,6 | 172,8 | 305,7 |
| 3120002103 | 21G1,0 | 13,3 | 201,6 | 344,3 |
| 3120002104 | 25G1,0 | 15,1 | 240 | 418,5 |
