Описание

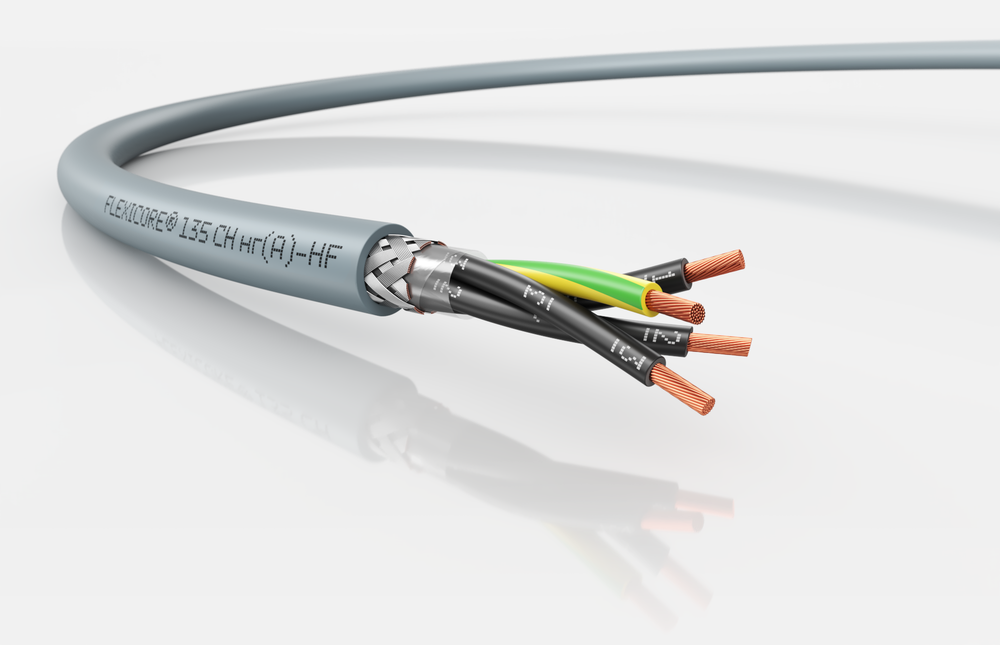

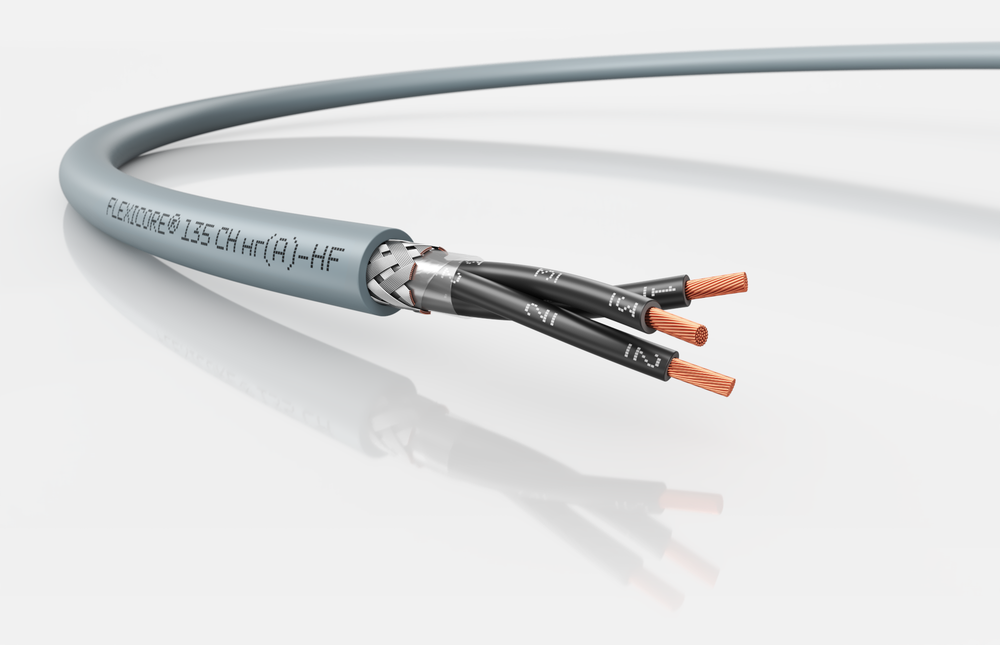

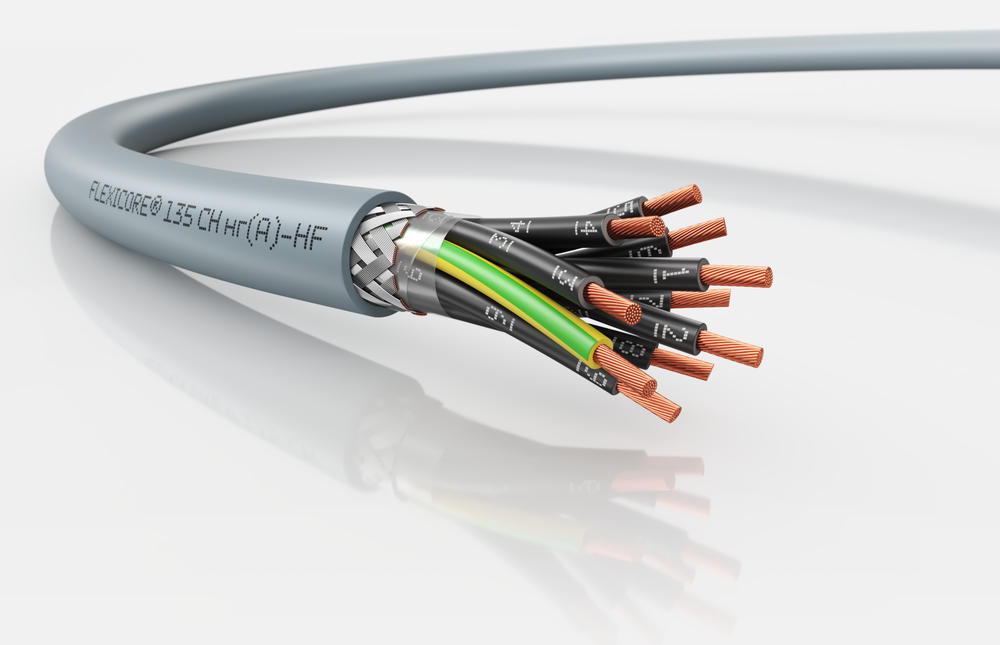

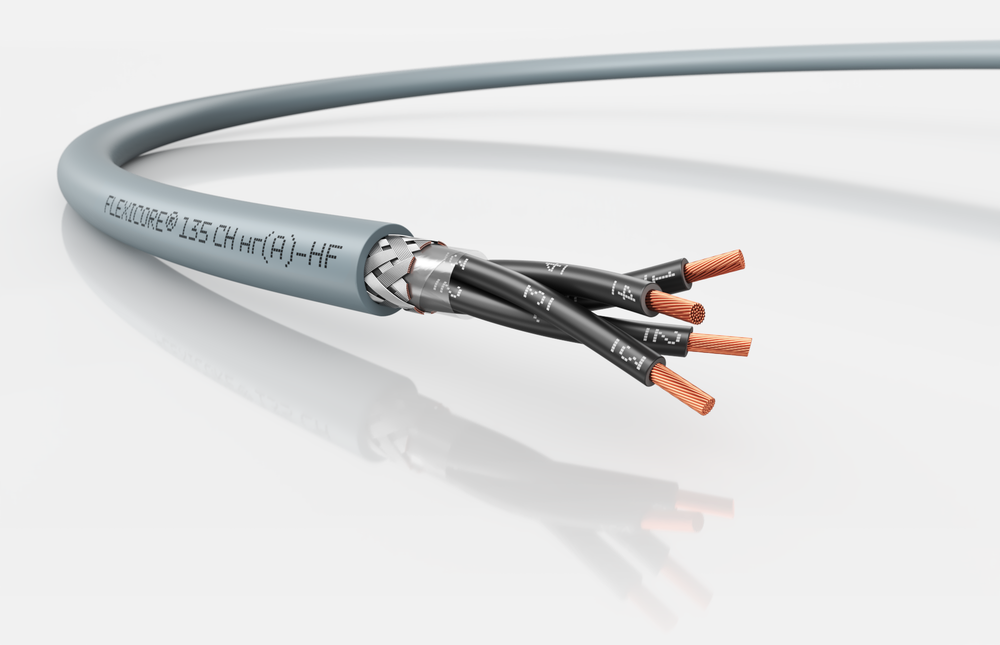

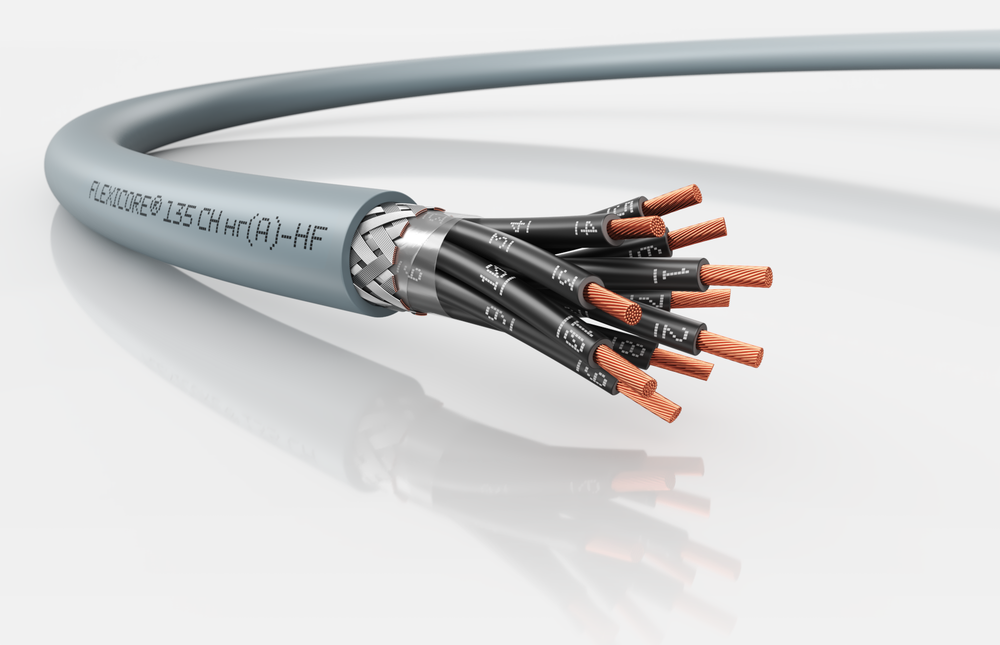

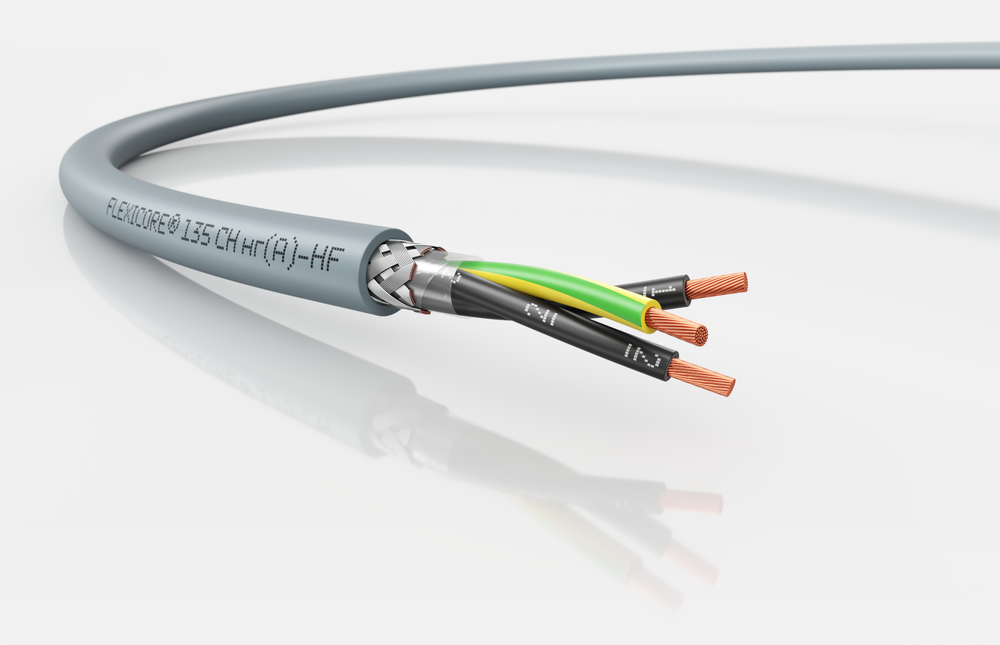

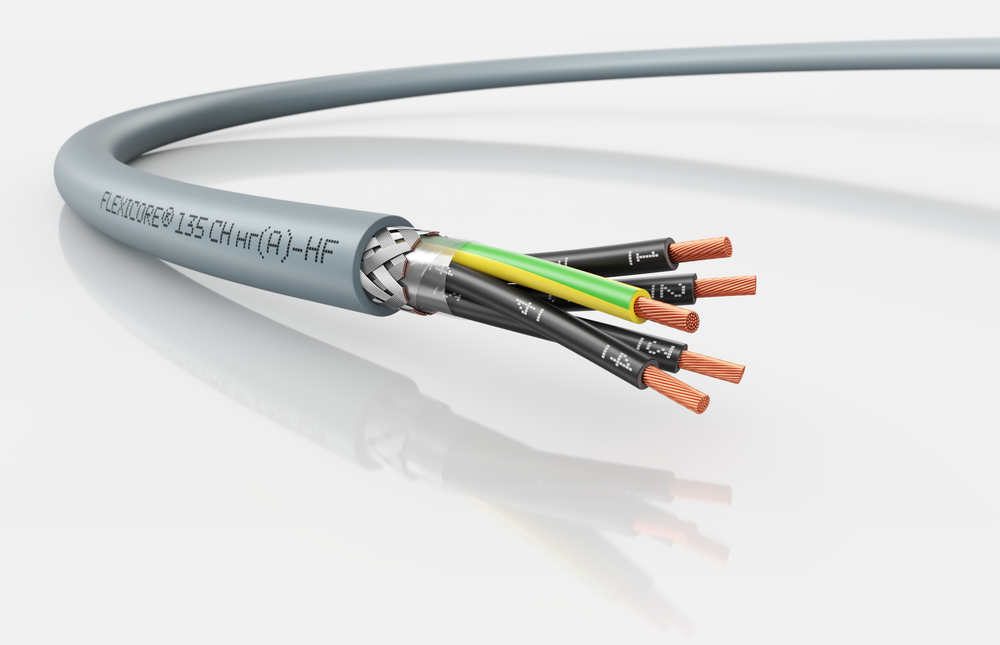

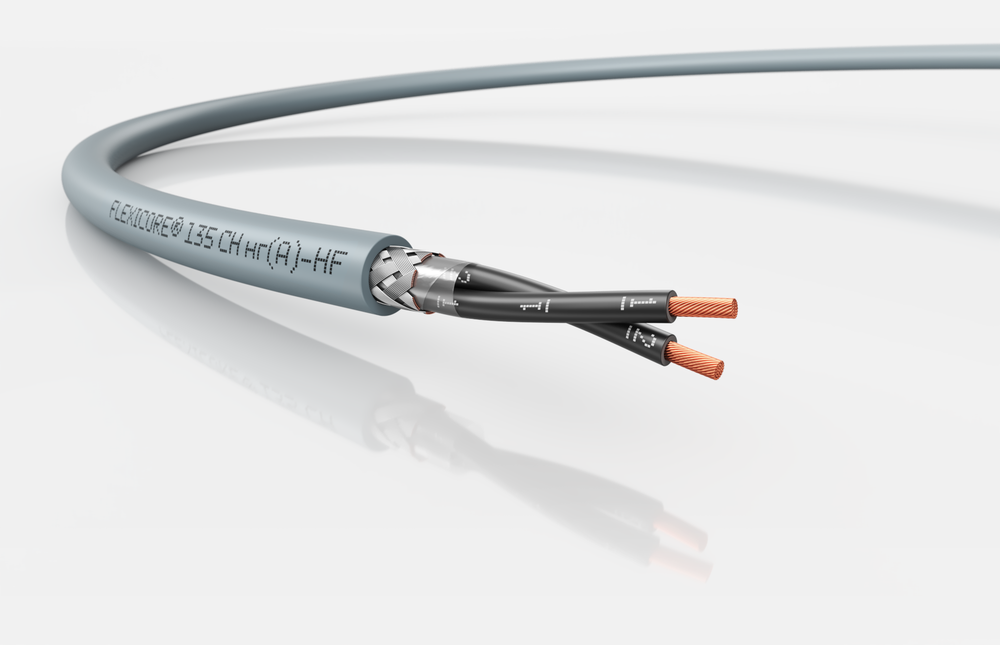

Кабель силовой, контрольный, управления в оболочке из безгалогенового компаунда с УФ стойкостью без промежуточной оболочки, экранированный
- Для универсального применения в соотв. с международными и российскими стандартами
- Упрощение прокладки за счет оптимального наружного диаметра и жилы 5 класса гибкости, VDE 0295 / IEC 60 228 / ГОСТ 22 483
- Повышенные электротехнические требования, испытательное напряжение 4 кВ
- Не содержит свинца, соответствуют экологической директиве REACH, RoHs, ТР ЕАЭС 037/2016
- Повышенные требования к физико-механическим свойствам, более жесткие условия испытаний по сравнению с ГОСТ (Россия)
- Высокий уровень пожаробезопасности
Характеристики
Страна производства
Россия
Бренд
Flexicore
Производитель
ЛАПП Руссия
Условия применения
Неподвижное применение,
Ограниченная подвижность
Минимальный радиус изгиба
Ограниченная подвижность: 20 х D,
Неподвижное применение: 6 х D
Температурный диапазон
Ограниченная подвижность: от -25 до +70 °C,
Неподвижная прокладка: от - 50 до +80 °C,
Кратковременно: +150 °C (< 5 сек.)
Физико-химические свойства
Стойкий к УФ-излучению
Удельное объемное сопротивление изоляции
> 20 ГОм х см
Конструкция
Жилы из медных тонких проволок, 5 кл. гибкости, соотв. IEC 60 228, VDE 0295, ГОСТ 22 483,
Жила заземления: G = с ж/з жилой заземления, X = без жилы заземления,
Черные жилы с белой цифровой маркировкой в соотв. с VDE 0293−1, ГОСТ 31 947,
Изоляция жил специальный компаунд без галогенов,
Оплетка из медных луженых проволок,
Обмотка безгалогеновой пленкой,
Оболочка специальный компаунд без галогенов
Электрические характеристики
Номинальное напряжение U0/U: 300/500 В — от 0,5 до 1,0 мм²,
U0/U: 600/1000 В — от 1,5 мм² и выше,
Испытательное напряжение Жила/жила: 4000 В Жила/экран: 2000 В,
Температура короткого замыкания + 150 °C (< 5 сек.)
Стандарты и сертификация
ТР ТС 004/2011,
ТРоПБ (№ 123- Ф3) ГОСТ 31 565 ПРГП 1 б по ГОСТ IEC 60 332−3-22, ПД 1 по ГОСТ IEC 61 034−2, ПКА 1 и ПТПМ 2 по ГОСТ IEC 60 754−1 и ГОСТ IEC 60 754−2
Пожаробезопасность
Не поддерживают горение при групповой прокладке категории А, обладают низким дымо- и газовыделением при горении и тлении,
соответствуют П 16.8.1.2.1 по ГОСТ 31 565
Экологическая безопасность
Не содержит свинца, соответствуют REACH, RoHS, TP EAЭC 037/2016
Применение
- Для неподвижного применения, а также для монтажа с ограниченной подвижностью
- В условиях со средним уровнем механических нагрузок
- Кабель климатического исполнения У 1, 1. 1, 2, 2. 1, 3, 3.1 для эксплуатации на открытом воздухе и в помещениях с сухой или влажной средой
- Для электрических установок, осветительных сетей, монтажа и производства промышленного оборудования, производственных линий
- Машиностроительные заводы, промышленное оборудование, системы отопления и кондиционирования
- Общественные здания, такие как аэропорты или железнодорожные вокзалы
- В местах скопления людей, животных, хранения ценного имущества, где существует высокий риск возникновения пожара
- В ЭМС критической среде (экран в виде оплетки высокой плотности)
Все типоразмеры
| Артикул | Типоразмер | Диаметр кабеля, мм | Вес меди, кг/км | Вес, кг/км |
| 3120001962 | 2X0,5 | 6,1 | 26,1 | 60,1 |
| 3120001963 | 3G0,5 | 6,4 | 32,1 | 71,2 |
| 3120001964 | 3X0,5 | 6,4 | 32,1 | 71,2 |
| 3120001965 | 4G0,5 | 6,8 | 38,8 | 82 |
| 3120001966 | 4X0,5 | 6,8 | 38,8 | 82 |
| 3120001967 | 5G0,5 | 7,3 | 45,8 | 96 |
| 3120001968 | 5X0,5 | 7,3 | 45,8 | 96 |
| 3120001969 | 7G0,5 | 7,8 | 57,7 | 114,4 |
| 3120001970 | 7X0,5 | 7,8 | 57,7 | 114,4 |
| 3120001971 | 10G0,5 | 9,5 | 80,4 | 153,6 |
| 3120001972 | 12G0,5 | 9,8 | 90,4 | 171 |
| 3120001973 | 14G0,5 | 10,3 | 101,9 | 190 |
| 3120001974 | 16G0,5 | 10,8 | 113,9 | 210,2 |
| 3120001975 | 18G0,5 | 11,7 | 125,5 | 243,1 |
| 3120001976 | 21G0,5 | 12,2 | 142,2 | 271,7 |
| 3120001977 | 25G0,5 | 13,9 | 183,4 | 324,6 |
| 3120001978 | 2X0,75 | 6,5 | 34,6 | 69,8 |
| 3120001979 | 3G0,75 | 6,8 | 43,2 | 82,2 |
| 3120001980 | 3X0,75 | 6,8 | 43,2 | 82,2 |
| 3120001981 | 4G0,75 | 7,3 | 52,9 | 97 |
| 3120001982 | 4X0,75 | 7,3 | 52,9 | 97 |
| 3120001983 | 5G0,75 | 7,8 | 62,8 | 114,9 |
| 3120001984 | 5X0,75 | 7,8 | 62,8 | 114,9 |
| 3120001985 | 7G0,75 | 8,4 | 80 | 138,9 |
| 3120001986 | 7X0,75 | 8,4 | 80 | 138,9 |
| 3120001987 | 10G0,75 | 10,3 | 111,9 | 187,2 |
| 3120001988 | 12G0,75 | 10,6 | 126,8 | 210,8 |
| 3120001989 | 14G0,75 | 11,5 | 143,6 | 248,7 |
| 3120001990 | 16G0,75 | 12 | 176,2 | 275,1 |
| 3120001991 | 18G0,75 | 12,6 | 193,7 | 302,1 |
| 3120001992 | 21G0,75 | 13,2 | 219 | 337,6 |
| 3120001993 | 25G0,75 | 15 | 258,2 | 404,8 |
| 3120001994 | 2X1 | 6,9 | 40,8 | 79,8 |
| 3120001995 | 3G1 | 7,3 | 51,9 | 95,3 |
| 3120001996 | 3X1 | 7,3 | 51,9 | 95,3 |
| 3120001997 | 4G1 | 7,8 | 64,1 | 113,7 |
| 3120001998 | 4X1 | 7,8 | 64,1 | 113,7 |
| 3120001999 | 5G1 | 8,4 | 76,6 | 135,7 |
| 3120002000 | 5X1 | 8,4 | 76,6 | 135,7 |
| 3120002001 | 7G1 | 9,1 | 98,9 | 164,6 |
| 3120002002 | 7X1 | 9,1 | 98,9 | 164,6 |
| 3120002003 | 10G1 | 11,6 | 138,8 | 237,4 |
| 3120002004 | 12G1 | 11,9 | 158,5 | 267,1 |
| 3120002005 | 14G1 | 12,5 | 180,3 | 298,3 |
| 3120002006 | 16G1 | 13,1 | 220,5 | 330,8 |
| 3120002007 | 18G1 | 14 | 241,4 | 372,1 |
| 3120002008 | 21G1 | 14,6 | 274,2 | 417,7 |
| 3120002009 | 25G1 | 16,8 | 323,9 | 509,5 |
