Описание

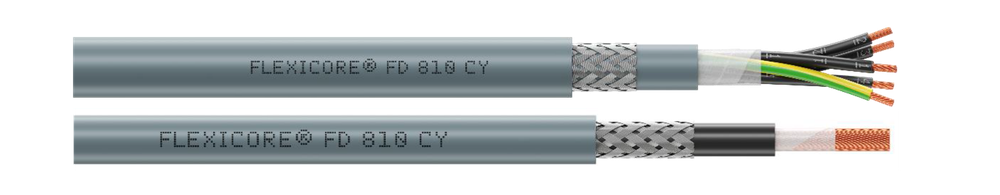

Особо гибкий кабель с изоляцией и оболочкой из специального ПВХ пластиката, экранированный.
Кабель российского производства универсального применения, произведенный
в сответствии с гармониз. европейскими стандартами CENELEC HAR, стандартами VDE и российскими ГОСТ стандартами.
• Испытаны в применении, надежны
• Для многостороннего применения
• Прекрасное соотношение цены и качества
• Низкая эмиссия частиц при использовании в кабельных цепях
• Экранирование высокой плотности для выполнения требований по ЭМС и защиты
от электромагнитных помех
Характеристики
Страна производства
Россия
Бренд
Flexicore
Производитель
ЛАПП Руссия
Условия применения
Стойкие к многократным изгибам в кабельных цепях до 7 000 000 циклов и с длиной перемещения подвижной части оборудования до 20 метров
Минимальный радиус изгиба
Неподвижное применение: 4 х D,
Подвижное применение: от 7,5 х D
Температурный диапазон
Неподвижное применение: от -50 до +80 °C,
Подвижное применение: от 0 до +70 °C
Конструкция
Жилы из медных тонких проволок, 5 кл. гибкости, соотв. IEC 60 228, VDE 0295, ГОСТ 22 483,
Оболочка: ПВХ-компаунд,
Изоляция жил из специального ПВХ компаунда,
Скрутка жил с маленьким шагом,
Внешний повив токопроводящей жилы для одножильных кабелей, внешний повив скрученных изолированных жил для многожильных кабелей обмотан нетканой лентой,
Внутренняя оболочка: для многожильных кабелей поверх обмотки накладывается внутренняя оболочка из специального ПВХ компаунда,
Экранирование: для одножильных кабелей поверх изоляции, для многожильных кабелей поверх внутренней оболочки наложена оплетка из луженой медной проволоки (плотность покрытия от 80% до 85%)
Цвет
серый (RAL 70001)
Электрические характеристики
Номинальное напряжение U0/U: 300/500 В,
U0/U: 600/1000 В — от 1,5 мм² и выше,
Испытательное напряжение для 300/500 В: 4000 В для 600/1000 В: 6000 В
Стандарты и сертификация
ТР ТС 004/2011,
ТРоПБ (№ 123−3) ГОСТ 31 565, ПРГО 1 по ГОСТ IEC 60 332−1-2,
ТР ТС 037/2016
Пожаробезопасность
Не распространяют горение при одиночной прокладке,
соответствуют О 1.8.2.5.4 по ГОСТ 31 565.
Применение
• В буксируемых кабельных цепях или подвижных частях оборудования
• Для применения в электрических цепях питания, измерения, управления и регулирования
• Сборочные и производственные линии, во всех типах машин
• В помещениях с влажной или избыточно влажной средой
• Вне помещений только с защитой от УФ-лучей и при соблюдении температурного режима
