Описание
Гибкий кабель силовой и управления с резиновой изоляцией и резиновой оболочкой, произведен на основе международного стандарта 50525-2-21 с улучшенными характеристиками. Цветовая маркировка до 5 жил, от 6 жил — цифровая. УФ-стойкий, маслостойкий.
- На основе международного стандарта 50 525−2−21 с улучшенными характеристиками
- Соответствие международным и стандартам стран ЕАЭС
- Для применений с повышенной механической стойкостью
- Повышенные электротехнические требования, испытательное напряжение 2,5 кВ
- Повышенные требования к физико-механическим свойствам, более жесткие условия испытаний
- Контроль качества на каждом этапе производства, включая контроль сырья
Характеристики
Страна производства
Россия
Бренд
Flexicore
Производитель
ЛАПП Руссия
Условия применения
Неподвижное применение,
Ограниченная подвижность,
Подвижное применение
Минимальный радиус изгиба
Ограниченная подвижность: 6 х D (до -25 °С),
Неподвижное применение: 3 х D (до -25 °С),
Подвижное применение 12 х D (ниже -25 °С)
Температурный диапазон
Неподвижное применение: от - 60 до +85 °C,
Подвижное применение: от - 40 до +60 °C
Физико-химические свойства
Стойкий к УФ-излучению,
Стойкий к минеральным маслам,
Стойкий к дизельному топливу
Конструкция
Жилы из медной проволоки, 5 класс гибкости, ГОСТ 22483-2012 (IEC 60228:2004),

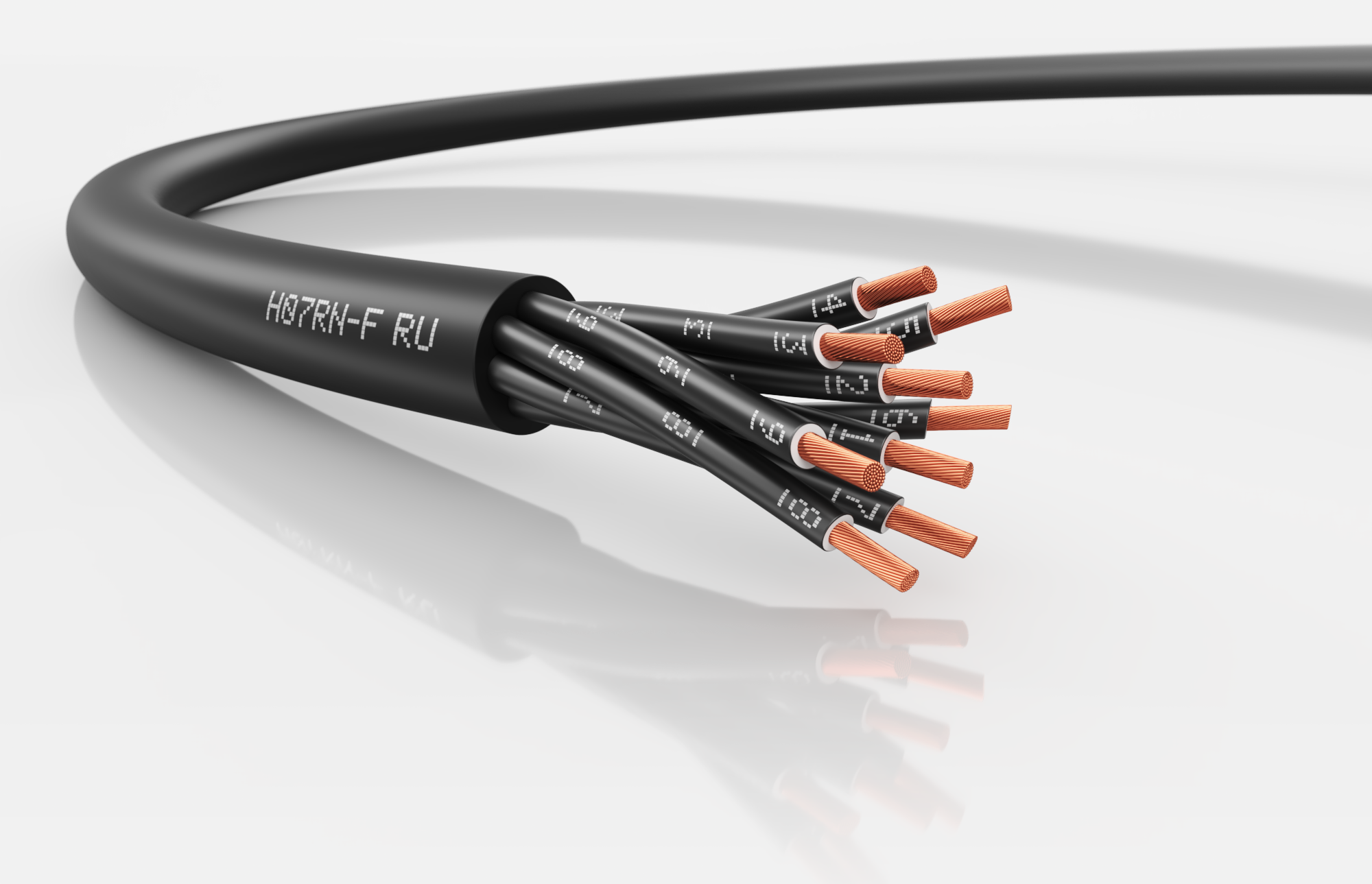

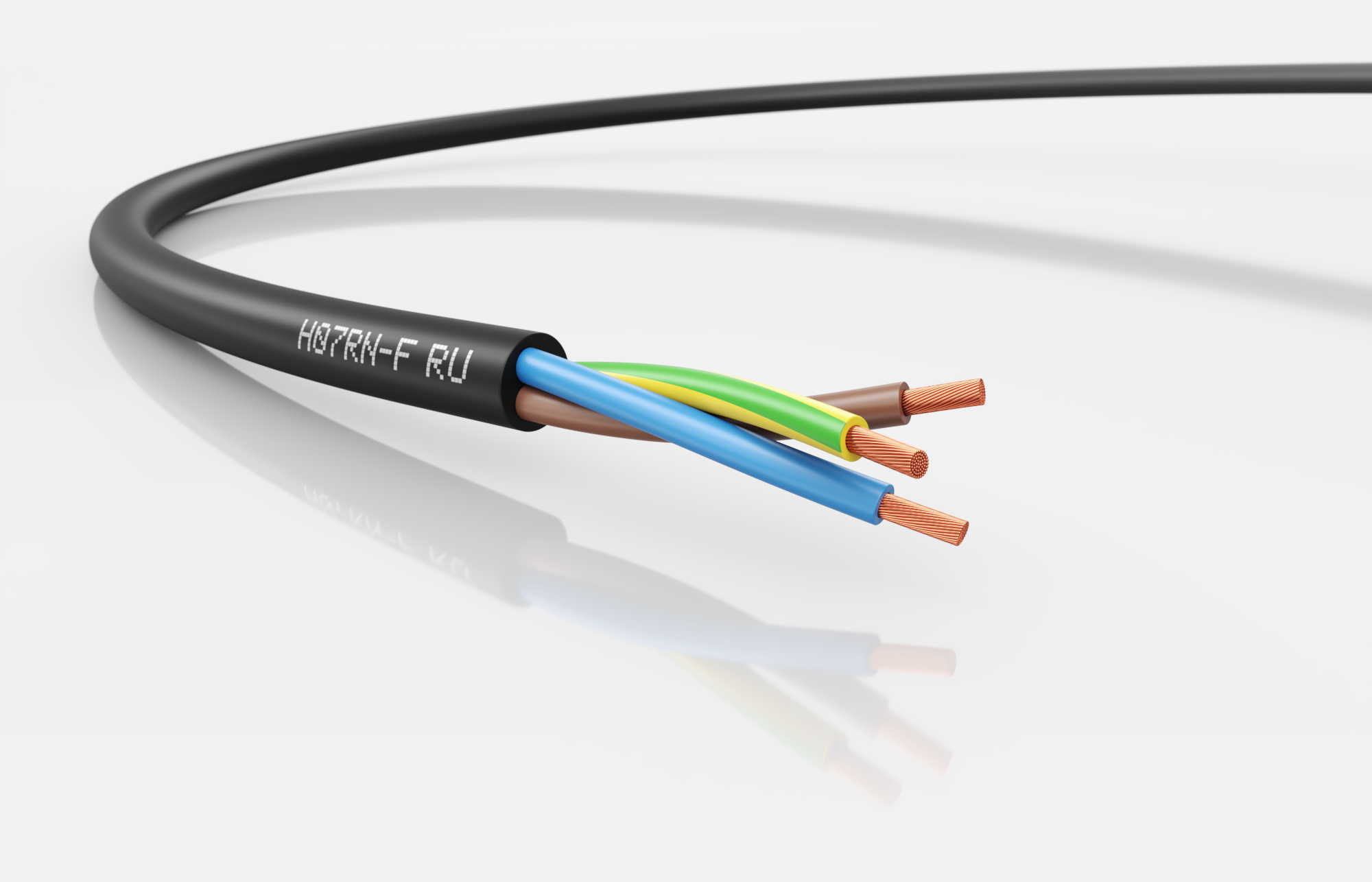

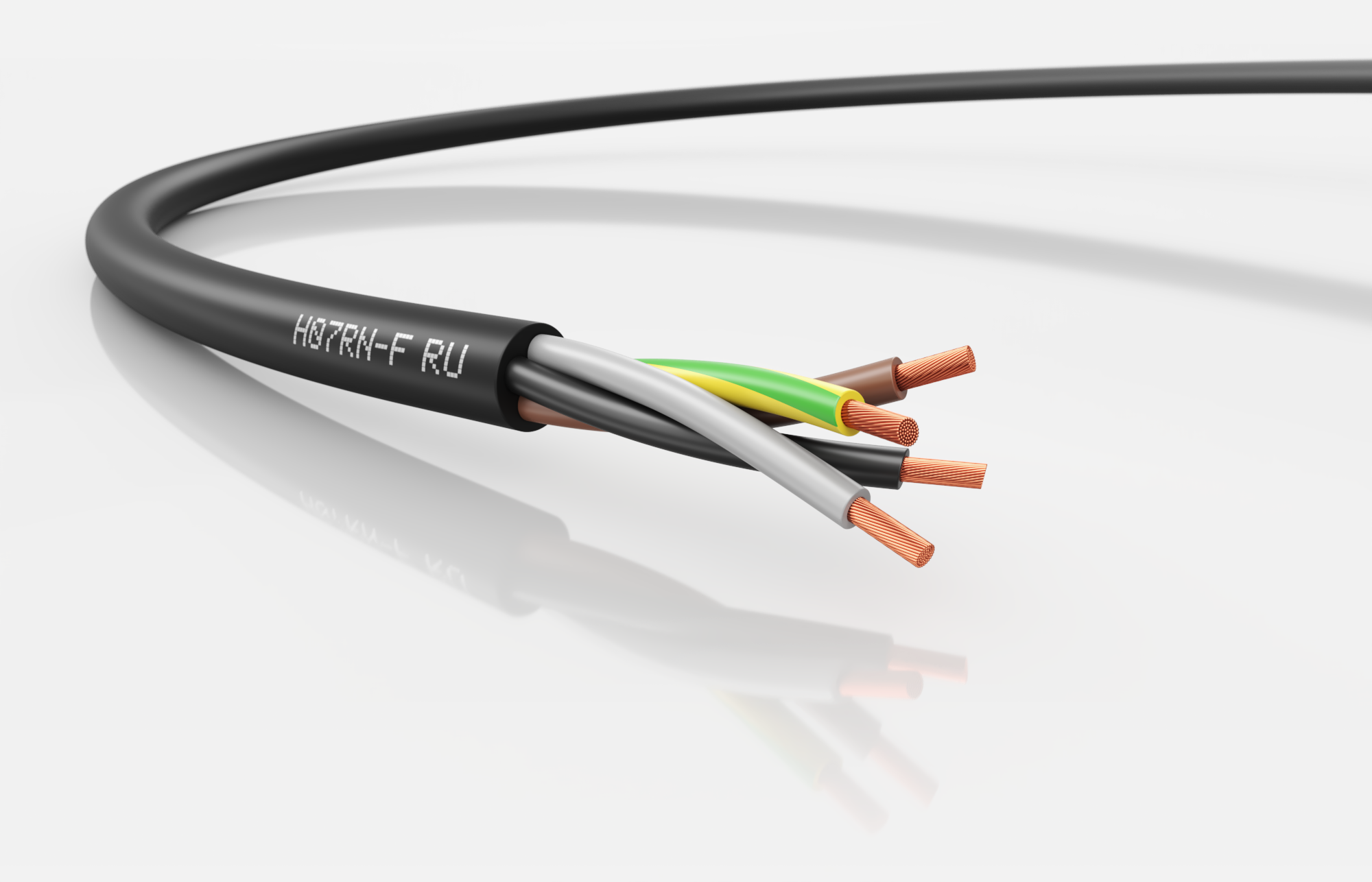

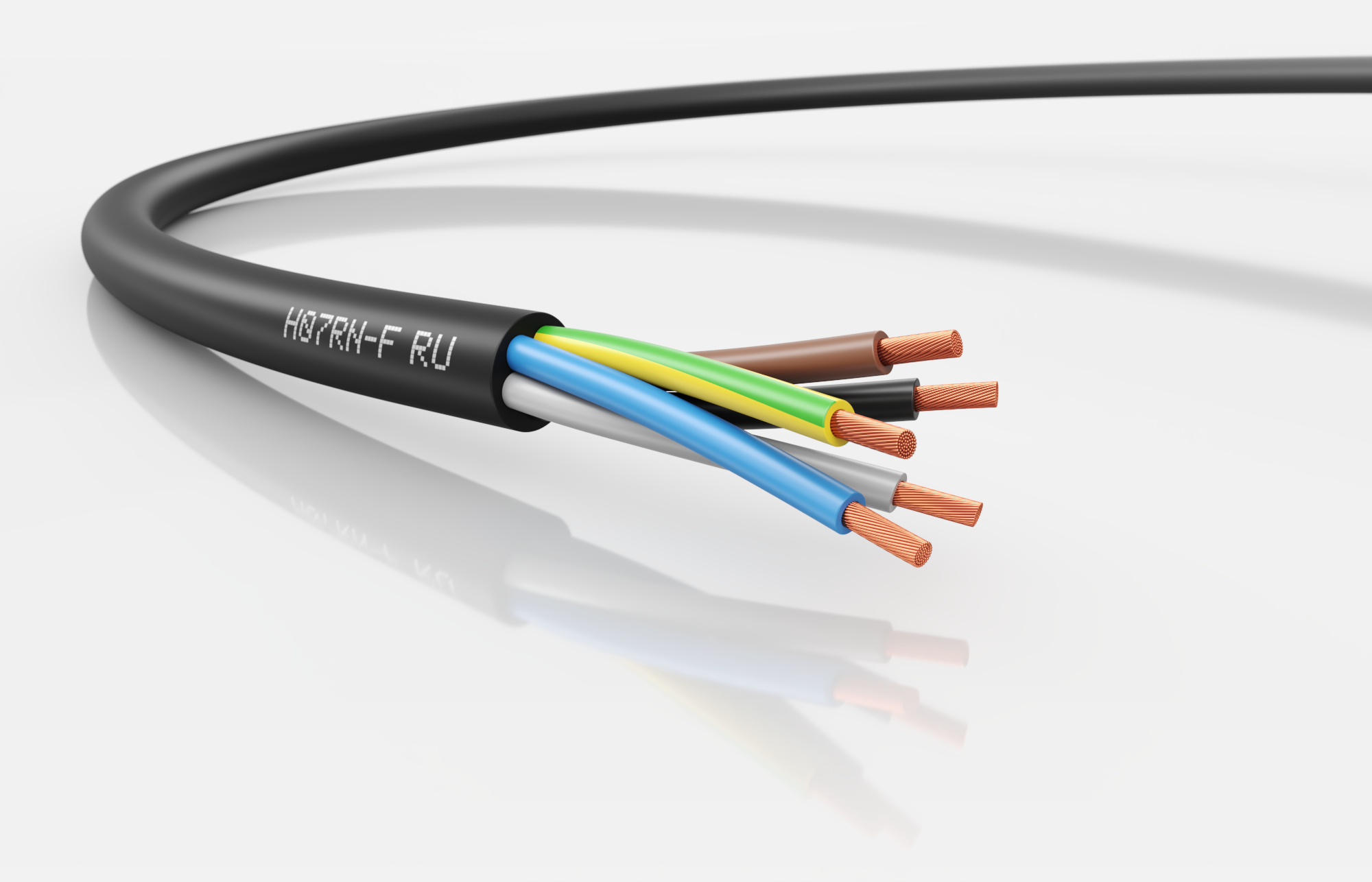

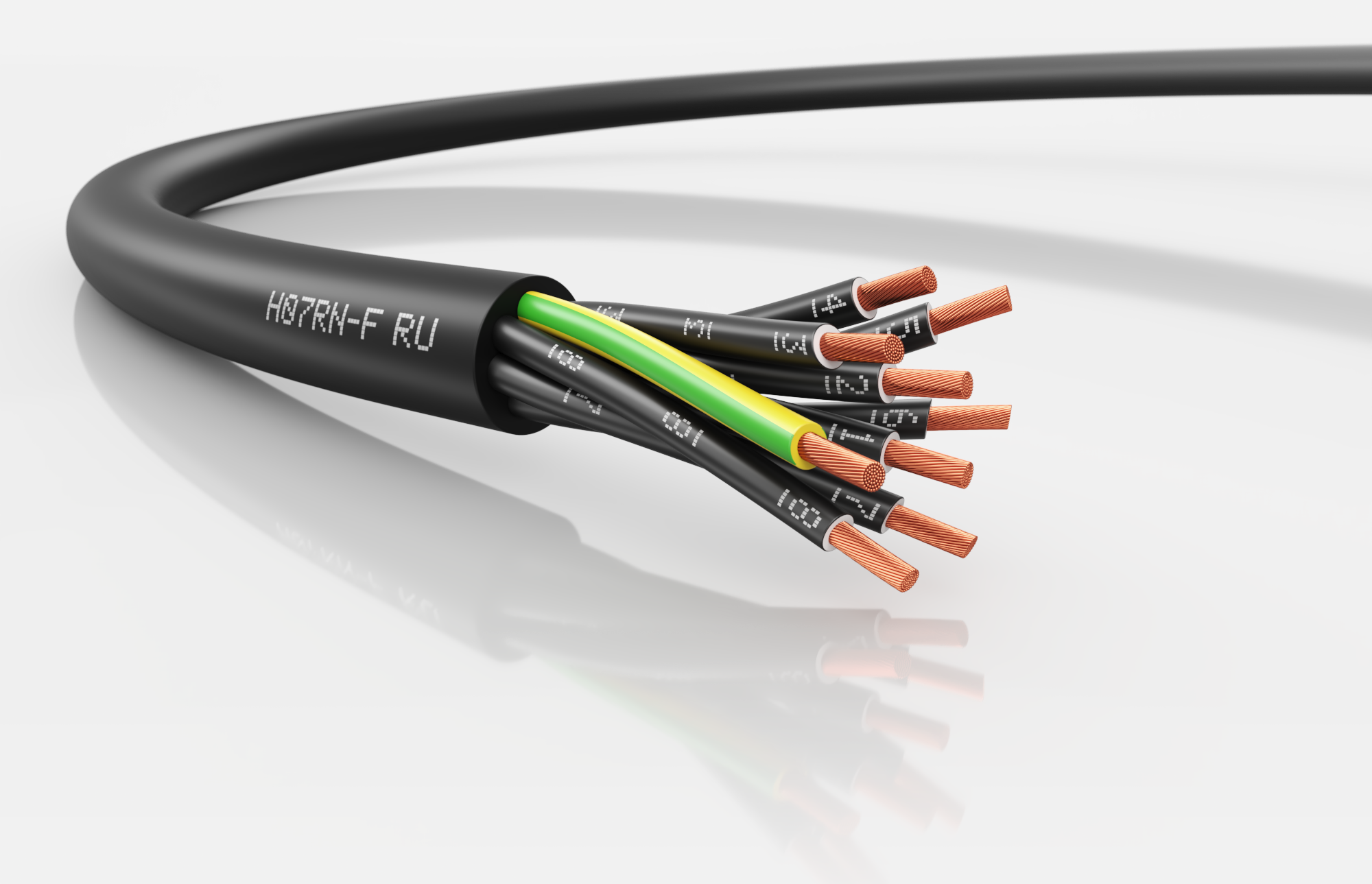

До 5 жил: цветовая маркировка, от 6 жил: черные с белой цифровой маркировкой,
Изоляция жил из резиновой смеси типа EI 4,
Наружная оболочка: резиновая смесь, тип EM 2
Электрические характеристики
Номинальное напряжение 450/750 В,
Испытательное напряжение 2500 B
Стандарты и сертификация
ТР ТС 004/2011
Пожаробезопасность
Не распространяют горение при одиночной прокладке,
соответствуют О 1.8.2.5.4 по ГОСТ 31 565.,
ГОСТ IEC 60 332−1-2−2011
Экологическая безопасность
Не содержит свинца, соответствуют REACH, RoHS, TP EAЭC 037/2016
Применение
- Для фиксированного монтажа электрооборудования
- Для присоединения передвижных машин, механизмов и оборудования к электрическим сетям на номинальное напряжение 450/750 В переменного тока номинальной частотой до 400 Гц или постоянное номинальное напряжение 1000 В
- Для эксплуатации в условиях воздействия на оболочку дезинфицирующих и агрессивных веществ, в том числе смазочных масел
Все типоразмеры
| Артикул | Типоразмер | Диаметр кабеля, мм | Вес меди, кг/км | Вес, кг/км |
| 3120000607 | 2X1,0 | 8,9 - 10,3 | 19,2 | 100 |
| 3120000623 | 3G1,0 | 9,5 - 11,0 | 28,8 | 120 |
| 3120000636 | 3X1,0 | 9,5 - 11,0 | 28,8 | 120 |
| 3120000650 | 4G1,0 | 10,5 - 12,1 | 38,4 | 160 |
| 3120000663 | 4X1,0 | 10,5 - 12,1 | 38,4 | 160 |
| 3120001747 | 5G1,0 | 11,5 - 13,3 | 48 | 200 |
| 3120000684 | 5X1,0 | 11,5 - 13,3 | 48 | 200 |
| 3120000698 | 7G1,0 | 14,2 - 16,4 | 67,2 | 310 |
| 3120000701 | 7X1,0 | 14,2 - 16,4 | 67,2 | 310 |
| 3120000704 | 9G1,0 | 16,2 - 18,7 | 86,4 | 430 |
| 3120000706 | 9X1,0 | 16,2 - 18,7 | 86,4 | 430 |
| 3120000567 | 12G1,0 | 18,1 - 20,9 | 115,2 | 450 |
| 3120001748 | 18G1,0 | 20,7-25,3 | 172,8 | 570 |
| 3120000597 | 24G1,0 | 23,7 - 27,5 | 230,4 | 640 |
| 3120000581 | 1X1,5 | 6,2 - 7,2 | 14,4 | 52 |
| 3120000608 | 2X1,5 | 9,7 - 11,2 | 28,8 | 130 |
| 3120000525 | 3G1,5 | 10,3 - 11,9 | 43,2 | 160 |
| 3120000637 | 3X1,5 | 10,3 - 11,9 | 43,2 | 160 |
| 3120000526 | 4G1,5 | 11,3 - 13,1 | 57,6 | 200 |
| 3120000664 | 4X1,5 | 11,3 - 13,1 | 57,6 | 200 |
| 3120000677 | 5G1,5 | 12,3 - 14,3 | 72 | 240 |
| 3120000685 | 5X1,5 | 12,3 - 14,3 | 72 | 240 |
| 3120000699 | 7G1,5 | 15,0 - 17,4 | 100,8 | 402 |
| 3120000702 | 7X1,5 | 15,0 - 17,4 | 100,8 | 402 |
| 3120000705 | 9G1,5 | 17,1 - 19,8 | 129,6 | 430 |
| 3120000707 | 9X1,5 | 17,1 - 19,8 | 129,6 | 430 |
| 3120000568 | 12G1,5 | 19,6 - 22,7 | 172,8 | 479 |
| 3120000575 | 18G1,5 | 22,8 - 26,4 | 259,2 | 693 |
| 3120000598 | 24G1,5 | 26,6 - 30,8 | 345,6 | 1 005 |
| 3120000587 | 1X2,5 | 6,8 - 7,9 | 24 | 80 |
| 3120000611 | 2X2,5 | 11,3 - 13,1 | 48 | 190 |
| 3120000628 | 3G2,5 | 12,1 - 14,0 | 72 | 230 |
| 3120000642 | 3X2,5 | 12,1 - 14,0 | 72 | 230 |
| 3120000655 | 4G2,5 | 13,3 - 15,4 | 96 | 290 |
| 3120000669 | 4X2,5 | 13,3 - 15,4 | 96 | 290 |
| 3120000680 | 5G2,5 | 14,6 - 16,9 | 120 | 350 |
| 3120000688 | 5X2,5 | 14,6 - 16,9 | 120 | 350 |
| 3120000700 | 7G2,5 | 17,4 - 20,1 | 168 | 530 |
| 3120000703 | 7X2,5 | 17,4 - 20,1 | 168 | 530 |
| 3120001749 | 9G2,5 | 20,0 - 23,1 | 216 | 645 |
| 3120000708 | 9X2,5 | 20,0 - 23,1 | 216 | 645 |
| 3120000569 | 12G2,5 | 22,8 - 26,4 | 288 | 676 |
| 3120000576 | 18G2,5 | 24,0 - 27,8 | 432 | 1 007 |
| 3120000599 | 24G2,5 | 31,4 - 36,3 | 576 | 1 406 |
| 3120000524 | 1X4 | 7,6 - 8,8 | 38,4 | 110 |
| 3120000613 | 2X4 | 12,8 - 14,9 | 76,8 | 280 |
| 3120000631 | 3G4 | 13,8 - 16,0 | 115,3 | 350 |
| 3120000658 | 4G4 | 15,2 - 17,6 | 153,7 | 420 |
| 3120000682 | 5G4 | 16,9 - 19,6 | 192,1 | 530 |
| 3120001750 | 7G4 | 268,9 | ||
| 3120000594 | 1X6 | 8,6 - 9,9 | 57,6 | 150 |
| 3120000614 | 2X6 | 14,7 - 17,1 | 115,1 | 380 |
| 3120000633 | 3G6 | 15,8 - 18,3 | 172,7 | 460 |
| 3120000660 | 4G6 | 17,6 - 20,4 | 230,3 | 590 |
| 3120000683 | 5G6 | 19,2 - 22,2 | 287,9 | 720 |
| 3120000582 | 1X10 | 10,6 - 12,2 | 96 | 230 |
| 3120000609 | 2X10 | 20,1 - 23,2 | 192 | 680 |
| 3120000624 | 3G10 | 21,2 - 24,5 | 288 | 840 |
| 3120000651 | 4G10 | 23,2 - 26,8 | 384 | 1 000 |
| 3120000678 | 5G10 | 25,5 - 29,5 | 480 | 1 250 |
| 3120000585 | 1X16 | 11,8 - 13,6 | 153,6 | 310 |
| 3120000610 | 2X16 | 22,5 - 26,1 | 307,1 | 920 |
| 3120000627 | 3G16 | 24,1 - 27,9 | 460,7 | 1 130 |
| 3120000654 | 4G16 | 26,4 - 30,6 | 614,3 | 1 400 |
| 3120000679 | 5G16 | 29,4 - 34,0 | 767,9 | 1 700 |
| 3120000589 | 1X25 | 13,9 - 16,1 | 240 | 450 |
| 3120000629 | 3G25 | 28,9 - 33,4 | 720 | 1 660 |
| 3120000656 | 4G25 | 32,0 - 37,0 | 960 | 2 100 |
| 3120000681 | 5G25 | 35,5 - 41,1 | 1 200,0 | 2 600 |
| 3120000591 | 1X35 | 15,6 - 18,0 | 336 | 590 |
| 3120000630 | 3G35 | 32,3 - 37,4 | 1 008,0 | 2 150 |
| 3120000657 | 4G35 | 35,8 - 41,5 | 1 344,0 | 2 730 |
| 3120000593 | 1X50 | 18,1 - 21,0 | 480 | 820 |
| 3120000632 | 3G50 | 37,5 - 43,6 | 1 440,0 | 2 970 |
| 3120000659 | 4G50 | 41,6 - 48,2 | 1 920,0 | 3 700 |
| 3120000595 | 1X70 | 20,4 - 23,7 | 672 | 1 090 |
| 3120000634 | 3G70 | 42,5 - 49,2 | 2 016,0 | 3 930 |
| 3120000661 | 4G70 | 47,2 - 54,7 | 2 688,0 | 5 000 |
| 3120000596 | 1X95 | 23,1 - 26,7 | 912 | 1 400 |
| 3120000635 | 3G95 | 48,4 - 56,0 | 2 736,0 | 5 100 |
| 3120000662 | 4G95 | 53,8 - 62,3 | 3 648,0 | 6 500 |
| 3120000583 | 1X120 | 26,3 - 30,5 | 1 152,0 | 1 730 |
| 3120000625 | 3G120 | 51,7 - 59,8 | 3 456,0 | 6 150 |
| 3120000652 | 4G120 | 58,9 - 68,2 | 4 608,0 | 8 120 |
| 3120000584 | 1X150 | 28,6 - 33,1 | 1 440,0 | 2 070 |
| 3120000626 | 3G150 | 59,8 - 69,3 | 4 320,0 | 7 870 |
| 3120000653 | 4G150 | 65,7 - 76,1 | 5 760,0 | 9 880 |
| 3120000586 | 1X185 | 31,1 - 36,0 | 1 776,0 | 2 490 |
| 3120000588 | 1X240 | 34,7 - 40,5 | 2 304,0 | 3 190 |
| 3120000590 | 1X300 | 38,1 - 44,1 | 2 880,0 | 3 910 |
| 3120000592 | 1X400 | 44,9 - 52,0 | 3 840,0 | 4 980 |
